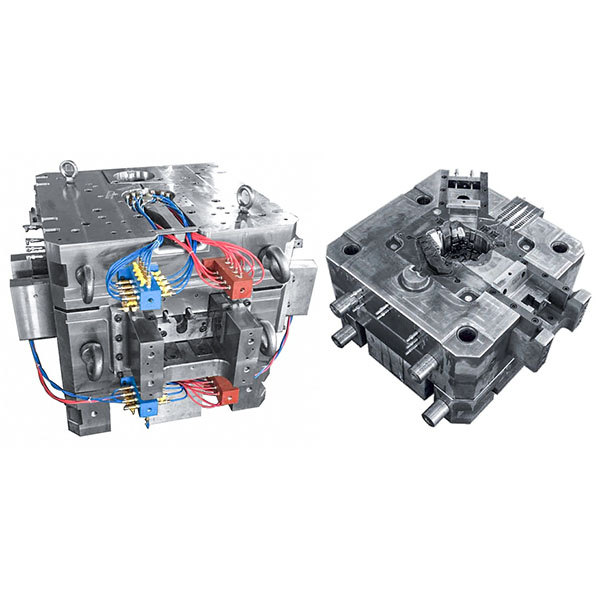

Druckgussform für Getriebegehäuse für den Automobilbereich

Durch die Optimierung des Angusssystems, der Kühlkreisläufe und der Kavitätenbearbeitung kann die Druckgussform für Getriebegehäuse durchgehend Getriebegehäuse mit strengen Maßtoleranzen, ausgezeichneter Oberflächenqualität und zuverlässigen mechanischen Eigenschaften herstellen. Sie wird häufig in Personenkraftwagen, Nutzfahrzeugen, Baumaschinen und anderen Getriebesystemen eingesetzt.

Struktur und Konstruktionsschwerpunkte:

1. Kavitäten- und Trennflächendesign: Optimierung der Trennflächenpositionen, Kavitätenkonturen und Verrundungen entsprechend der Geometrie und den Montageanforderungen des Getriebegehäuses, um das Befüllen, Entlüften und nachfolgende Bearbeitungsvorgänge zu ermöglichen.
2. Anguss- und Angusskanalsystem: Entwerfen Sie geeignete Angüsse, Angusskanäle und Maßnahmen zur Vermeidung von Kaltstellen. Optimieren Sie die Schmelzflussgeschwindigkeit und die Füllreihenfolge, um das Risiko von Porosität, Kaltstellen und Spannungskonzentrationen zu verringern und die Gussdichte sicherzustellen.
3. Layout des Kühlsystems: Gleichmäßige zirkulierende Kühlkanäle oder lokal verstärkte Kühlzonen anordnen, um die Kavitätstemperatur zu kontrollieren, die Erstarrungszeit zu verkürzen und thermische Verformungen zu reduzieren, um die Dimensionsstabilität sicherzustellen.
4. Entlüftungs- und Vakuumsystem: Entwerfen Sie wirksame Entlüftungsnuten oder Vakuumschnittstellen an Stellen, an denen Luft eingeschlossen werden kann oder dünne Wände vorhanden sind, und verwenden Sie Vakuumextraktions- oder Online-Entlüftungsgeräte, um eingeschlossene Luft zu reduzieren und die Gussdichte und mechanischen Eigenschaften zu verbessern.
5. Auswerfer- und Entformungsmechanismen: Entwerfen Sie zuverlässige Auswerfersysteme, Schieber oder geneigte Auswerfer für komplexe Strukturbereiche, um eine reibungslose Entformung ohne Beeinträchtigung der Oberflächengenauigkeit zu gewährleisten.
6. Bearbeitungszugaben und Bezugspunkte: Reservieren Sie angemessene Bearbeitungszugaben für kritische Passflächen und Montagebohrungen und definieren Sie klare Bezugspunkte, um die anschließende Endbearbeitung und Montageprüfung zu erleichtern.

Fertigungsprozesse und Montage:

1. Präzisionsbearbeitung: Setzen Sie CNC-Schruppen und -Schlichten, Drahterodieren (WEDM), Senkerodieren, Präzisionsschleifen und Polieren ein, um die geometrische Genauigkeit und Oberflächenbeschaffenheit von Kavitäten und Kernen sicherzustellen.
2. Wärmebehandlung und Spannungsarmglühen: Wenden Sie standardisierte Wärmebehandlungen und Spannungsarmglühverfahren auf kritische Komponenten an, um die Genauigkeit beim Schließen der Form und eine synchronisierte Bewegung nach der Montage sicherzustellen.
3. Präzisionsmontage: Montieren Sie die Formbaugruppe unter Einhaltung strenger Toleranzen, führen Sie Passungsprüfungen und Spielanpassungen durch, um ein gleichmäßiges Schließen der Form und eine wiederholbare Positioniergenauigkeit sicherzustellen.
4. Verrohrung und Abdichtung: Bearbeiten Sie hochpräzise Dichtflächen und Kühlschnittstellen und richten Sie druckfeste Kühl- und Pneumatiksysteme ein, um den Anforderungen einer langfristigen Hochleistungsproduktion gerecht zu werden.

Typische Anwendungsbereiche:

1. Getriebegehäuse und Antriebsstranggehäuse für Personenkraftwagen und Nutzfahrzeuge.
2. Gehäuse für Antriebsstrangkomponenten von Bau- und Landmaschinen.
3. Gehäuse für industrielle Antriebsstränge und Hochleistungsgetriebe.
4. Funktionale Gehäuseteile, die eine hohe Festigkeit, gute Wärmeableitung und strenge Maßhaltigkeit erfordern.
