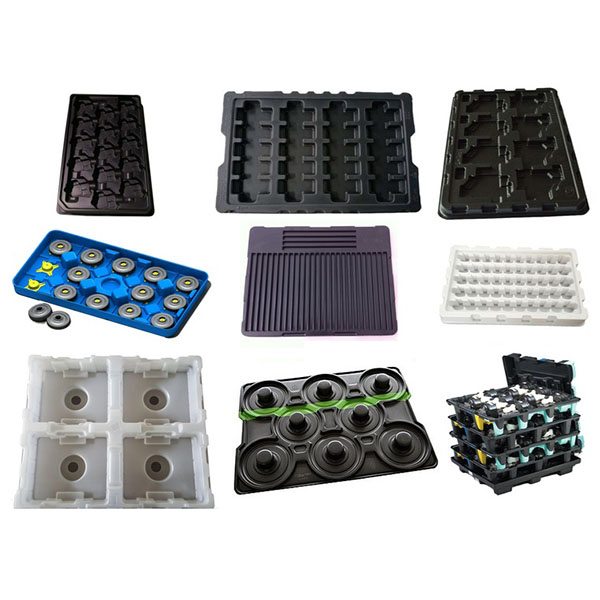

Vakuumgeformte Schalen aus dickem Material für schwere Teile

Im Vergleich zu dünnen Blechschalen bieten dicke Blechschalen eine höhere Steifigkeit, eine bessere Schlagfestigkeit und eine längere Lebensdauer, wodurch sie sich für den Transport, die Lagerung, Montagestationen und den Schutz schwerer Bauteile eignen.

Geeignete Materialien und Spezifikationen:

1. Gängige Grundmaterialien: dickwandige thermoplastische Bleche wie hochsteifes PET, HIPS, ABS, PVC, PP usw.; wählen Sie das geeignete Material anhand der Anforderungen an Festigkeit, Zähigkeit und chemische Beständigkeit aus.
2. Dickenbereich: Die gängigen Dicken variieren je nach Anwendung und können im Bereich von ca. 1,5 mm bis 6 mm oder dicker gewählt werden; spezifische Dicken können je nach Belastungs- und Formungsanforderungen angepasst werden.
3. Oberflächenbehandlungen: Erhältlich in glänzender, matter oder strukturierter Ausführung; unterstützt Nachbehandlungen wie Lackieren, Siebdruck und UV-Beschichtung, um ästhetischen oder Kennzeichnungsanforderungen gerecht zu werden.
4. Verstärkungsoptionen: Die Steifigkeit und Tragfähigkeit kann durch Rippenkonstruktionen oder lokale Verdickungen oder durch die Verwendung von Verbundlaminaten zur Verbesserung der Steifigkeit und Schlagfestigkeit erhöht werden.

Wichtige Punkte beim Formungsprozess:

1. Materialvorwärmung und Formungsparameter: Dicke Bleche erfordern angemessene Heiztemperaturen und eine gleichmäßige Verweilzeit, um eine ordnungsgemäße Formungsfüllung und Detailwiedergabe zu gewährleisten; Formungsdruck und Vakuumniveau müssen optimiert werden, um Schwachstellen oder Dehnungsrisse zu vermeiden.
2. Formen und Positionierung: Verwenden Sie Aluminium- oder Stahlformen für eine präzise Formgebung; entwerfen Sie Positionierungsmerkmale und Kanten entsprechend der Tablettgröße und den Stapelanforderungen, um Maßhaltigkeit und Stapelbarkeit zu gewährleisten.
3. Besäumen und Verstärken: Führen Sie nach dem Formen ein CNC-Besäumen oder Stanzen durch; wenden Sie bei Bedarf Heißfalzen oder Klebeverstärkungen an, um die funktionalen Anforderungen zu erfüllen.
4. Chargenstabilität: Um die Konsistenz bei der Großserienfertigung zu gewährleisten, sollten Formparameter-Vorlagen erstellt und Prozesskontrollen (Temperatur, Vakuum, Abkühlzeit usw.) implementiert werden.

Vorteile und Merkmale:

1. Hohe Tragfähigkeit: Dicke Materialien und verstärkte Strukturen bieten eine gute Steifigkeit und Tragfähigkeit und eignen sich für den Schutz schwerer oder großer Gegenstände.
2. Schlagfestigkeit und Haltbarkeit: Hervorragende Schlagfestigkeit und Ermüdungsbeständigkeit, geeignet für wiederholte Wiederverwendung und Umlauf.
3. Kosten- und Vorlaufzeitvorteile: Im Vergleich zu Metallpaletten oder spritzgegossenen Strukturteilen erfordern dickwandige vakuumgeformte Trays geringere Investitionen in Formen und haben kürzere Vorlaufzeiten für Muster und kleine bis mittlere Chargen.
4. Hohe Anpassungsfähigkeit: Einfach anpassbar an Produktform, Farbe, Kennzeichnung und funktionale Anforderungen.
5. Automatisierungsfreundlich: Kann so konzipiert werden, dass es mit automatischer Zuführung, maschineller Bildverarbeitung und robotergestütztem Kommissionieren kompatibel ist.

Typische Anwendungsszenarien für dickwandige vakuumgeformte Trays:

1. Industrieteile und mechanische Komponenten: Auskleidungen und Schutzschalen für schwere Komponenten wie Motorteile, Pumpengehäuse und Getriebegehäuse.
2. Automobilbau: Transport- und Montageschutz für Scheinwerferbaugruppen, Kombiinstrumente und Metallhohlraumteile.
3. Haushaltsgeräte und Elektronik: Transportschutz für große Geräteblenden, Kompressoren, Transformatoren usw.
4. Lagerhaltung und Logistik: Wiederverwendbare Umschlagschalen, die mit automatisierten Lager- und Handhabungssystemen kompatibel sind.
5. Display und Verpackung: Display-Einlagen und maßgeschneiderte Verpackungslösungen für schwere Produkte.
