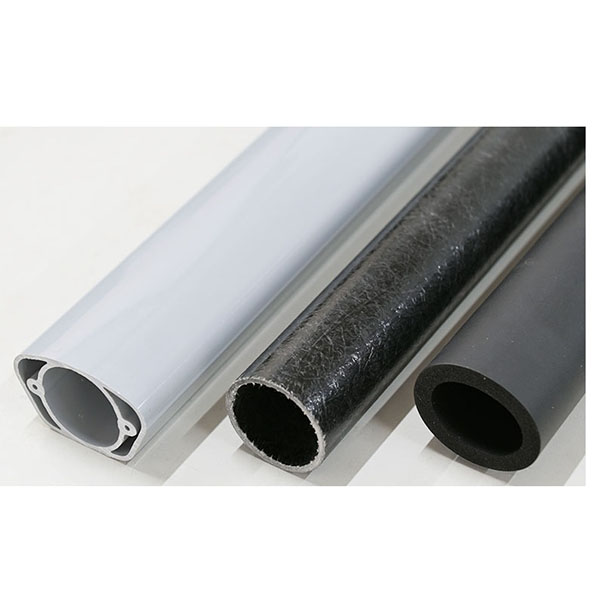

Kunststoffrohre, hergestellt durch Extrusion und Spritzguss

Durch den Extrusionsprozess werden kontinuierliche, gleichmäßige Rohrprofile geformt, und bei Bedarf wird Spritzguss kombiniert, um Endkappen, Fittings oder spezielle Strukturen integral zu formen. Dieser Ansatz kann gleichzeitig die Anforderungen an Festigkeit, Maßgenauigkeit, Oberflächengüte und funktionale Verbindungen erfüllen und wird häufig in Bereichen wie Flüssigkeits- und Gasübertragung, medizinischen Kathetern, elektronischen Kabelbaumummantelungen, industriellen Rohrleitungen und Verbraucherschläuchen eingesetzt.

Verfahrensprinzipien und Arbeitsablauf:

1. Extrusionsformen: Kunststoffgranulat/Masterbatch wird geschmolzen und extrudiert, durch eine Düse geformt und zum Erstarren abgekühlt, wodurch ein durchgehendes Rohr entsteht. Der Extrusionsprozess steuert die Konsistenz von Durchmesser und Wandstärke durch die Konstruktion der Düse und die Abzugs-/Zuggeschwindigkeit.
2. Spritzguss: Bei Produkten, die integrierte Anschlüsse, Endkappen oder spezielle Strukturen erfordern, werden nach dem Schneiden oder Positionieren der Rohre zusätzliche Strukturen geformt und durch Spritzguss mit dem Rohr verbunden, oder es werden sekundäre Verfahren wie Klemmen/Heißschweißen verwendet, um die Montage abzuschließen.
3. Kombinierte Produktion: Extrusion und Spritzguss können online oder offline miteinander verbunden werden; die Online-Integration reduziert Zwischenschritte, erhöht die Automatisierung und gewährleistet die Montagepräzision.

Konstruktionsaspekte:

1. Verhältnis von Durchmesser und Wandstärke: Entwerfen Sie eine geeignete Wandstärke auf der Grundlage der Anforderungen an Flüssigkeitsdruck und Flexibilität und berücksichtigen Sie dabei Toleranzen, die durch Schrumpfung und ungleichmäßige Abkühlung verursacht werden.
2. Verbindungen und integrierte Strukturen: Bei spritzgegossenen Endstücken sollten Verbindungen und/oder mechanische Verriegelungskonstruktionen mit dem Rohr berücksichtigt werden, um Dichtheit und Zugfestigkeit zu gewährleisten.
3. Werkzeug- und Formdesign: Extrusionswerkzeuge, Kühlabschnitte und Spritzgussformen müssen gemeinsam optimiert werden, um Verformungen, Delaminationen zwischen den Schichten und Schweißnähte zu reduzieren.
4. Toleranzen und Prüfpunkte: Definieren Sie kritische Abmessungen und zulässige Toleranzen und reservieren Sie Prüfpunkte, um die Inline-Prüfung in der Massenproduktion zu erleichtern.

Anwendungsbereiche von Kunststoffschläuchen, die durch Extrusion und Spritzguss hergestellt werden:

1. Medizinische Geräte: Infusionsschläuche, Katheterschläuche und Verbindungsschläuche für medizinische Geräte (müssen den einschlägigen Anforderungen an Biokompatibilität und saubere Produktion entsprechen).
2. Automobil und Transport: Kraftstoffleitungen, Kühlmittelleitungen, Vakuumleitungen und Schutzhüllen für Kabelbäume.
3. Industrie und Chemie: Druckluftschläuche, Flüssigkeitstransferschläuche, Pneumatikschläuche und Schläuche für den Transfer chemischer Medien.
4. Konsumgüter und Haushalt: Gartenschläuche, Wasserversorgungsschläuche für Haushaltsgeräte und Luftschläuche.
