Kunststoffspritzgussform

Kunststoffspritzgussform für langlebige Teile in großen Stückzahlen

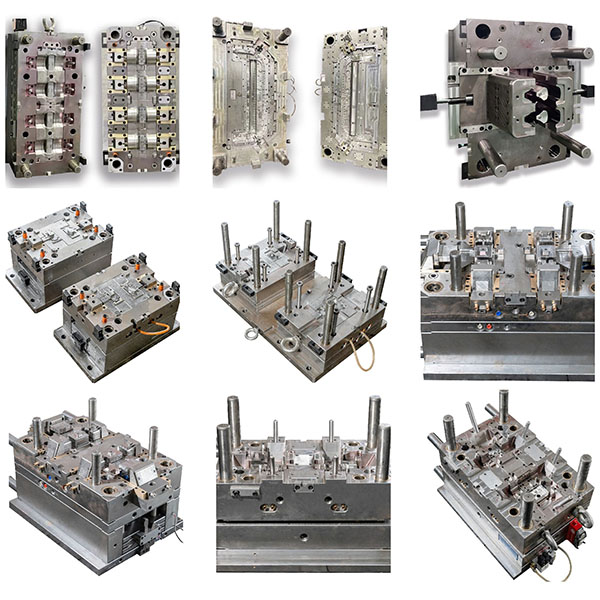

Kunststoffspritzgussformen sind Präzisionswerkzeuge, die für die Massenproduktion von Kunststoffteilen verwendet werden. Durch das Einspritzen von geschmolzenem Kunststoff in Formhohlräume und das Abkühlen zur Formung von Teilen bieten sie ein Fertigungsverfahren, das eine hohe Effizienz, niedrige Stückkosten und stabile Abmessungen ermöglicht.

Beschreibung

Kunststoffspritzgussformen eignen sich für eine Vielzahl von Branchen, darunter Konsumgüter, Automobilteile, Elektronikgehäuse, medizinische Geräte, Haushaltsgeräte und Industriekomponenten.

Formtypen:

  1. Ein- und Mehrfachformen: Wählen Sie je nach Produktionsvolumen zwischen Ein- oder Mehrfachformen pro Zyklus.
  2. Heißkanal- und Kaltkanalformen: Heißkanalformen tragen zur Reduzierung von Materialabfällen und zur Steigerung der Effizienz bei; Kaltkanalformen werden eingesetzt, wenn Kostensensibilität oder spezifische Materialanforderungen vorliegen.
  3. Vertikale und horizontale Formen: Auswahl entsprechend der Konfiguration der Spritzgießmaschine und der Entnahmemethode für die Teile.
  4. Stift-Einsatzformen, Schiebeformen und Seitenkern-Zugformen: werden verwendet, um Teile mit komplexen seitlichen Bohrungen, Innengewinden oder mehreren Trennlinien zu formen.
  5. Einsatzformen: Unterstützen das integrierte Formen mit Einsätzen aus Metall oder anderen Materialien.

Konstruktions- und Fertigungsprozesse von Kunststoffspritzgussformen:

  1. Konstruktionsentwurf: umfasst das Anguss-System, die Entlüftungskonstruktion, Kühlkreisläufe, Auswurfmechanismen, Führungssäulen und -buchsen sowie Positionierungssysteme, um ein stabiles Formen und zuverlässiges Entformen zu gewährleisten.
  2. Optimierung des Angassystems: Optimierung der Angasspositionen, der Angusskreuzungsquerschnitte und der Heißkanal-Layouts auf der Grundlage einer Strömungsanalyse (CAE), um Verformungen und Einfallstellen zu reduzieren.
  3. Kühlsystemdesign: Gleichmäßige Kühlung verbessert die Dimensionsstabilität und verkürzt die Zykluszeit; unterstützt konforme Kühlungsdesigns.
  4. Entlüftung und Entformung: Richtige Einstellung der Entlüftungsöffnungen, um Brandspuren und Gasporosität zu vermeiden; das Auswerfersystem sorgt für eine reibungslose Entnahme der Teile ohne Verformung.
  5. Bearbeitungsprozesse: CNC-Präzisionsbearbeitung, EDM, Drahtschneiden, Schleifen, Montage und Probeneinstellung.

Präzision und Leistung:

  1. Dimensionsstabilität: Gewährleistung einer langfristigen Produktionsdimensionsstabilität durch Formvorspannungsdesign, Temperaturkontrolle und Auswahl der Formmaterialien.
  2. Oberflächenqualität: Durch Polieren und Strukturbehandlungen können Spiegelglanz, Mattglanz oder kundenspezifische Strukturen erzielt werden.
  3. Kapazität und Lebensdauer: Die Standardlebensdauer einer Form kann mehrere hunderttausend bis Millionen von Spritzzyklen erreichen; verschleißfeste Materialien und regelmäßige Wartung können die Lebensdauer verlängern.

Oberflächenbehandlungen und Nachbearbeitung:

  1. Die Oberflächen der Formhohlräume können mit verschiedenen Texturen oder Markenlogos graviert werden; die Formteile können anschließend lackiert, galvanisiert, siebgedruckt, im Thermotransferverfahren bedruckt und anderen Oberflächenbehandlungen unterzogen werden.
  2. Für Teile, die einer Nachbearbeitung bedürfen, können Formen so konstruiert werden, dass sie die spätere Montage oder den Einbau von Einsätzen erleichtern.

Anwendungsbereiche:

Automobilteile, Gehäuse für Elektronik und Elektrotechnik, Haushaltsgeräte, medizinische Geräte, Unterhaltungselektronik, Verpackungen, Spielzeug, Industriekomponenten und fast alle Branchen, in denen Kunststoffteile in Massenproduktion hergestellt werden müssen.
