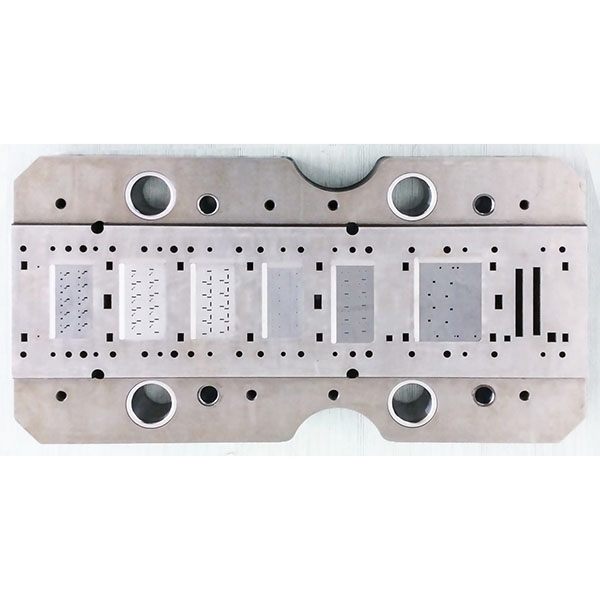

Stanzwerkzeuge für IC-Gehäuse für Präzisionselektronik

IC-Verpackungsstanzwerkzeuge können in automatische Zuführungs- und Nachbearbeitungsprozesse integriert werden und eignen sich für Produktionsmodi wie Folgeverbund-, Transfer- oder Verbundwerkzeuge.

Hauptmerkmale und Anwendungsbereich von Stanzwerkzeugen für IC-Gehäuse

1. Hochpräzise Formgebung: Präzise Führung, Spielkontrolle und Rückfederungskompensation gewährleisten Wiederholbarkeit und stabile Toleranzen für kritische Abmessungen beim Stanzen, Lochen und Biegen.
2. Verschleißfestigkeit und lange Lebensdauer: Für die wichtigsten Komponenten werden hochverschleißfeste Werkzeugstähle in Kombination mit Wärmebehandlung und Oberflächenverstärkung (z. B. Nitrieren oder PVD-Beschichtungen) verwendet, um Verschleiß und Anhaften zu reduzieren.
3. Hohe Geschwindigkeit und stabile Kapazität: Die Werkzeugstruktur ist in Abstimmung mit Zuführsystemen und Pressen optimiert, um eine Produktion mit hohen Taktzahlen zu ermöglichen und Ausfallzeiten oder Fehlerquoten zu reduzieren.
4. Geeignete Teile: Wird häufig zum Stanzen und Formen von Leiterrahmen, Anschlüssen/Stiften, Kühlkörpern und anderen Metallträgern für Verpackungen verwendet.
5. Werkzeugtypen: Zur Auswahl stehen Folgeverbundwerkzeuge, Transferwerkzeuge oder Verbundwerkzeuge, die je nach Komplexität der Teile und Anforderungen an das Produktionsvolumen ausgewählt werden.

Materialien, Konstruktion und Wartungspunkte für Stanzwerkzeuge für IC-Verpackungen

1. Materialien und Wärmebehandlung: Zu den gängigen Werkzeugstählen gehören SKD11 und H13; je nach Teileeigenschaften werden Härtungs- und Anlassprozesse angewendet, um Festigkeit und Zähigkeit zu gewährleisten.
2. Oberflächenverstärkung und Schmiermittelverträglichkeit: Wenden Sie Nitrier-, Karbonitrier- oder PVD-Beschichtungen auf Kavitäten, Stempel und Führungskomponenten an und stellen Sie sicher, dass die Beschichtungen mit den Produktionsschmiermitteln kompatibel sind, um eine Delaminierung zu verhindern.
3. Wichtige Punkte der Prozesssteuerung: Präzise Steuerung des Stanzspiels und der Kantenfasen, Auslegung der Rückfederungskompensation und ausreichender Steifigkeit, Optimierung der Spanabfuhr- und Auswurfstrukturen sowie Umsetzung von Temperaturkontroll- oder Kühlmaßnahmen zur Aufrechterhaltung der Dimensionsstabilität.
4. Qualität und Service: Bieten Sie eine Überprüfung des Werkzeugdesigns, Musterversuche und eine Produktionsvalidierung an; führen Sie vor der Auslieferung strenge Maßprüfungen durch und bieten Sie Unterstützung bei der Einrichtung vor Ort sowie Empfehlungen für die anschließende Wartung, damit Kunden schnell eine stabile Massenproduktion erreichen können.
