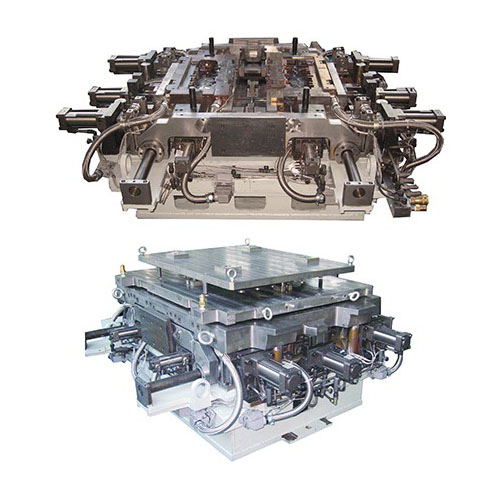

Heißkasten-Kernkasten-Gussform für den Schwerlastbereich und mehr

Die Hot-Box-Kernkasten-Gussform, kombiniert mit dem Hot-Box-Verfahren, härtet eine Sandmischung mit einem wärmehärtenden Mittel aus, indem sie in den Formhohlraum gegeben und erhitzt wird. Dies ermöglicht die schnelle Herstellung von Sandkernen mit guter Oberflächenbeschaffenheit und stabilen geometrischen Abmessungen, um den Anforderungen an kontinuierliche und hochvolumige Gussanforderungen gerecht zu werden. Formmaterialien und -strukturen können je nach Kerngröße, Komplexität und Produktionsanforderungen aus Aluminiumlegierungen, technischen Kunststoffen oder Stählen ausgewählt werden, und kritische Verschleißbereiche können zur Erhöhung der Verschleißfestigkeit oder zur Oberflächenhärtung behandelt werden.

Hauptmerkmale und Vorteile:

1. Hohe Produktionseffizienz: Das Hot-Box-Verfahren härtet schnell aus und eignet sich für die Fließbandfertigung, wodurch die Produktion deutlich gesteigert und die Stückkosten gesenkt werden können.
2. Dimensionsstabilität und Wiederholbarkeit: Die präzise Bearbeitung der Form und die Temperaturregelung gewährleisten gleichbleibende Kerndimensionen, was die Austauschbarkeit der Gussteile und die anschließende Montage erleichtert.
3. Unterstützung komplexer Strukturen: Geeignet für die Herstellung dünnwandiger, tiefer, mehrkammeriger und komplexer Sandkerne mit komplexer Innengeometrie, die den Anforderungen komplexer Gussteile an die Innenkonstruktion gerecht werden.
4. Hervorragende Oberflächenqualität: Sandkerne haben glatte Oberflächen, was der inneren Oberflächenqualität der Gussteile zugute kommt und den Reinigungs- und Nachbearbeitungsaufwand reduziert.
5. Langlebig und wartungsfreundlich: Die Formen zeichnen sich durch eine solide Konstruktion und verschleißfeste Materialien aus, die einen lokalen Austausch und routinemäßige Wartungsarbeiten ermöglichen, um Ausfallzeiten zu reduzieren.
6. Anpassbar: Kavitätenformen, Kernauswurföffnungen, Entlüftungspositionen und Temperaturregelsysteme können gemäß Zeichnungen, Mustern oder Daten vor Ort an unterschiedliche Prozesse und Produktionslinien angepasst werden.

Material- und Prozesskontrolle:

Für Hot-Box-Kernkasten-Gussformen werden in der Regel hochpräzise Aluminiumlegierungen, technische Kunststoffe wie Polyamide und kohlenstoffarme oder legierte Stähle verwendet; die Materialauswahl hängt von der Produktionsmenge, der Lebensdauer und den Anforderungen an die Wärmeleitfähigkeit ab. Zu den wichtigsten Fertigungsschritten gehören CAD/CAE-Konstruktion, Formbearbeitung (CNC-Fräsen, Drahterodieren, Spiegelpolieren usw.), Montage, Inbetriebnahme und Testproduktion. Für den Wärmehärtungsprozess müssen Heizkanäle, Isolationsstrukturen und Temperaturregelsysteme richtig ausgelegt sein, um eine gleichmäßige Kernhärtung zu gewährleisten und thermische Verformungen zu minimieren.

Qualitätssicherung und Prüfung:

1. Maßprüfung: Verwenden Sie Messgeräte oder CMM, um sicherzustellen, dass die Form und die Testkerne die Konstruktionstoleranzen erfüllen.
2. Oberflächenqualitätsprüfung: Überprüfen Sie die Oberflächen der Formkavitäten und Kerne, um sicherzustellen, dass die Oberflächenrauheit der Kerne den Prozessanforderungen entspricht.
3. Temperaturregelung und Härtungsvalidierung: Überprüfen Sie das Härtungsverhalten und die innere Festigkeit des Kerns durch Temperaturüberwachung und Härtungszeitvalidierung.
4. Haltbarkeitstests: Führen Sie Lebensdauertests unter tatsächlichen Produktionsbedingungen durch, um den Verschleiß der Form zu bewerten und die erforderlichen Wartungsintervalle zu bestimmen.
5. Endkontrolle vor dem Versand: Stellen Sie Prüfprotokolle und erforderliche technische Spezifikationen bereit, um eine reibungslose Installation und Inbetriebnahme nach der Lieferung sicherzustellen.

Typische Anwendungen und Empfehlungen:

Hot-Box-Kernkasten-Gussformen werden häufig in Sandkern-Produktionslinien in Gießereien eingesetzt, insbesondere für Gussteile, die komplexe Innenhohlräume erfordern, wie z. B. Motorblöcke, Pumpengehäuse, Ventilkörper und Getriebegehäuse.
