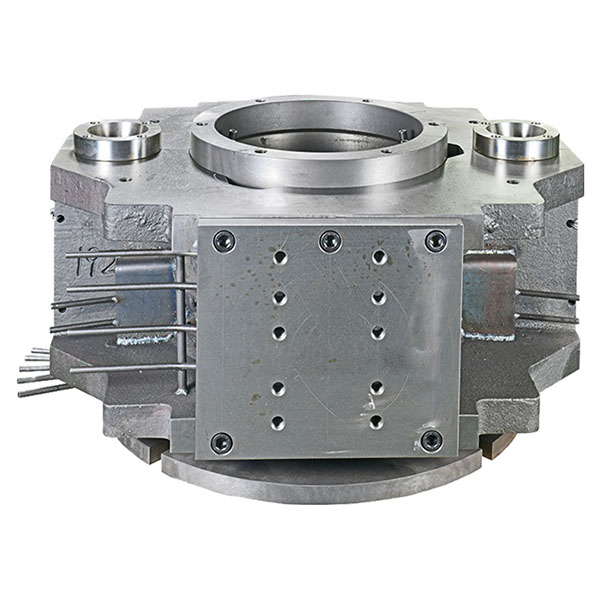

Schwerkraft-Druckgussformen

Schwerkraft-Druckgussformen für komplexe Metallbaugruppen

Schwerkraft-Druckgussformen werden präzise aus verschleißfesten Materialien mit guter Wärmeleitfähigkeit gefertigt, wodurch stabile Kavitätenabmessungen und eine gleichmäßige Erstarrung gewährleistet sind. Dies verbessert die Konsistenz, Oberflächenqualität und Wiederholbarkeit der Gussteile und reduziert die Kosten für die nachgelagerte Bearbeitung.

Beschreibung

Schwerkraftgussformen werden speziell für den Schwerkraftgussprozess entwickelt und hergestellt und eignen sich für die kleine bis mittlere und Massenproduktion von Legierungen wie Aluminium, Kupfer, Magnesium und Zink.

Hauptmerkmale des Schwerkraftdruckgusses:

  1. Hohe Dimensionsstabilität: Durch präzise Bearbeitung und Wärmebehandlung behalten die Formen auch bei wiederholten Gießvorgängen stabile Kavitätenabmessungen und geometrische Genauigkeit, was eine reproduzierbare Produktion ermöglicht.
  2. Hervorragende Wärmeleitung und Kühlungskontrolle: Das Formmaterial und das Kühlungsdesign ermöglichen eine gleichmäßige Erstarrung und verringern das Risiko von Schrumpfhohlräumen, Senken und inneren spannungsbedingten Fehlern.
  3. Verschleiß- und Korrosionsbeständigkeit: Die Oberflächen werden durch Nitrieren, Aufkohlen oder verschleißfeste Beschichtungen behandelt, um die Lebensdauer der Formen zu verlängern und die Wartungshäufigkeit zu reduzieren.
  4. Wartungsfreundlichkeit durch Design: Die Formstrukturen sind so konzipiert, dass Verschleißteile (wie Kerne, Buchsen und Angussbaugruppen) leicht ausgetauscht werden können, was Ausfallzeiten reduziert und die Betriebskosten kontrolliert.
  5. Flexibilität und Modifizierbarkeit: Unterstützung für geringfügige Kavitätenänderungen, Kernanpassungen und Kaltkanal-/Systemoptimierungen, was eine schnelle Iteration auf der Grundlage von Gussversuchsergebnissen ermöglicht.

Formstruktur und Materialauswahl:

  1. Gängige Materialien: Hochfeste Formstähle, vorgeformtes hitzebeständiges Gusseisen oder spezielle legierte Stähle werden je nach Produktionsvolumen, Legierungstyp und Prozessanforderungen ausgewählt.
  2. Konstruktives Design: Sinnvolle Trennflächen, Anguss- und Stegsysteme, Entlüftungs- und Überlaufkanäle in Kombination mit Verstärkungsrippen und Passstiften sorgen für eine reibungslose Befüllung und einen zuverlässigen Formverschluss.
  3. Kühlsystem: Die Anordnung der Wasser- oder Ölkühlkreisläufe wird entsprechend der Form der Kavität und den Erfordernissen der Erstarrung optimiert und ermöglicht eine lokale Schnellkühlung oder Isolationssteuerung.

Formherstellungsprozesse:

  1. Präzisionsbearbeitung: CNC-Fräsen, Drahterodieren, Funkenerosion (EDM) und Präzisionsschleifverfahren werden eingesetzt, um eine hohe Genauigkeit der Formhohlräume und Passflächen zu gewährleisten.
  2. Wärmebehandlung und Tempern: Eine geeignete Wärmebehandlung wird angewendet, um innere Spannungen abzubauen und die Ermüdungsfestigkeit zu erhöhen, wodurch eine langfristige Formstabilität gewährleistet wird.
  3. Oberflächenbehandlungen: Je nach Betriebsbedingungen werden Nitrier-, Hartverchromungs- oder keramische/thermische Spritzverfahren zur Oberflächenverstärkung ausgewählt, um die Antihaft-, Verschleiß- und Korrosionsbeständigkeit zu verbessern.

Typische Anwendungsszenarien:

Schwerkraft-Druckgussformen werden häufig für die Serienfertigung von Automobilteilen, Pumpen- und Ventilgehäusen, Kühlkörpern für Beleuchtungsanlagen, Strukturhalterungen, Instrumentengehäusen und verschiedenen mittelgroßen bis großen Metallkomponenten verwendet und eignen sich für Produkte mit hohen Anforderungen an Maßhaltigkeit und Oberflächenqualität.
