geschmiedete Gabelstaplergabel

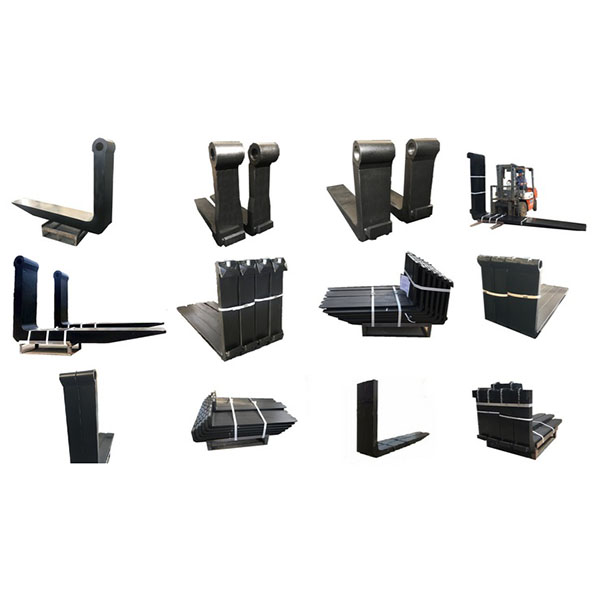

Geschmiedete Gabelstaplergabel für den Schwerlasttransport

Die geschmiedete Gabelstaplergabel ist eine wichtige tragende Komponente für Gabelstapler, Stapler und andere Fördergeräte. Sie wird im Schmiedeverfahren hergestellt und zeichnet sich durch eine dichte metallografische Struktur und hervorragende mechanische Eigenschaften aus.

Beschreibung

Im Vergleich zu geschweißten oder gegossenen Gabeln bieten geschmiedete Gabelstaplergabeln erhebliche Vorteile hinsichtlich Festigkeit, Zähigkeit, Ermüdungsbeständigkeit und Schlagfestigkeit, sodass sie über längere Zeiträume hinweg schweren Lasten, Stößen und komplexen Arbeitsbedingungen standhalten und einen sicheren und zuverlässigen Materialumschlag gewährleisten.

Materialien und Spezifikationen:

  1. Gängige Materialien: Kohlenstoff- und legierte Stähle (z. B. 45#, 20MnCr5, 42CrMo, 35CrMo usw.). Je nach Betriebsbedingungen können aufgekohlte Stähle oder vergütete Stähle ausgewählt werden, um die Verschleißfestigkeit der Oberfläche und die Zähigkeit des Kerns zu verbessern; für Korrosionsbeständigkeit oder spezielle Umgebungen ist Edelstahl erhältlich.
  2. Abmessungen und Tragfähigkeiten: Länge, Breite, Dicke und Tragfähigkeit können gemäß Kundenmodell oder Zeichnungen angepasst werden (Tragfähigkeiten können gemäß ISO/EN/ANSI-Normen oder Kundenanforderungen spezifiziert werden).
  3. Oberflächen und Schnittstellen: Stiftlöcher, Befestigungsschlitze, Seitenplatten und Verstärkungen können nach Anforderungen bearbeitet werden; technische Spezifikationen für Oberflächenhärte, Ebenheit und geometrische Toleranzen können bereitgestellt werden.
  4. Zertifizierungsunterstützung: Materialprüfzeugnisse (MTC), Berichte zur chemischen Zusammensetzung und zu den mechanischen Eigenschaften können bereitgestellt werden; Inspektionen und Zertifizierungen durch Dritte werden unterstützt.

Herstellungsprozess von geschmiedeten Gabelstaplergabeln:

  1. Schmieden: Die Rohlinge werden durch Freiform- oder Gesenkschmieden geformt, um den Metallfaserfluss zu optimieren und eine dichte Mikrostruktur sowie gleichmäßige mechanische Eigenschaften zu gewährleisten.
  2. Wärmebehandlung: Normalisieren, Härten und Anlassen, Aufkohlen oder Härten und Anlassen werden je nach Material und Einsatzbedingungen durchgeführt, um die erforderliche Oberflächenhärte und Kernzähigkeit zu erreichen.
  3. Bearbeitung: CNC-Bearbeitung, Fräsen, Bohren, Sägen und Schleifen werden eingesetzt, um kritische Passflächen und Schnittstellen zu bearbeiten und so die Passgenauigkeit und Präzision der Montage sicherzustellen.
  4. Oberflächenverfestigung: Optionale Behandlungen umfassen Aufkohlen + Abschrecken, Nitrieren, Induktionshärten, Kugelstrahlen oder Verchromen, um die Verschleißfestigkeit und Lebensdauer zu verbessern.
  5. Oberflächenschutz: Für verschiedene korrosive Umgebungen stehen Sandstrahlen, Phosphatieren, Lackieren oder thermische Spritzbeschichtungen zur Verfügung.

Leistungsmerkmale:

  1. Hohe Festigkeit und hohe Zähigkeit: Die Schmiedestruktur und eine geeignete Wärmebehandlung sorgen für eine ausgezeichnete Belastbarkeit und Schlagfestigkeit.
  2. Ermüdungs- und Verschleißfestigkeit: Oberflächenverfestigungsverfahren und Materialauswahl verlängern die Lebensdauer und die Wartungsintervalle erheblich.
  3. Formstabilität und gute Austauschbarkeit: Präzisionsbearbeitung gewährleistet eine einfache Montage und einen einfachen Austausch und erleichtert so die Wartung.
  4. Starke Anpassungsfähigkeit: Querschnitt, Verstärkungsstruktur und Wärmebehandlungsschemata können je nach Belastung, Betriebsfrequenz und Bedingungen angepasst werden, um Gewicht und Festigkeit zu optimieren.

Anwendungen:

Geschmiedete Gabelstaplergabeln eignen sich für verschiedene Lager- und Logistikgeräte, Produktionsanlagen, Häfen und Terminals, Distributionszentren und andere Schwerlastanwendungen. Sie werden häufig als Gabelkomponenten für Verbrennungs- oder Elektrostapler, Stapler und multifunktionale Transportfahrzeuge eingesetzt.
