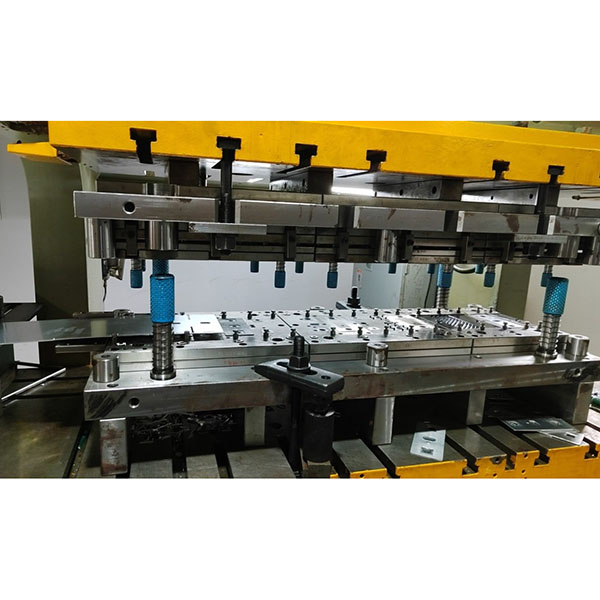

Effiziente Stanzwerkzeugkonstruktion für Abdeckplatten für Großserien

Die Stanzform für Abdeckplatten eignet sich für dünne Blechteile, die eine hohe Maßgenauigkeit und ein gutes Aussehen erfordern, wie z. B. Abdeckungen für Elektronikgehäuse, Geräteblenden, kleine Automobilabdeckungen und Bedienfelder.

Hauptmerkmale der Stanzform für Abdeckplatten:

1. Hohe Produktivität: Unterstützt Mehrstufen-/Folgeverbundwerkzeugkonstruktionen mit kontinuierlicher Zuführung; Einstufen- oder Mehrstufenwerkzeuge können täglich große Mengen an qualifizierten Teilen produzieren.
2. Hohe Präzision: Die Stanzwerkzeuge werden nach Kundenzeichnungen unter strenger Kontrolle des Stanzspiels und der Biegungsrückfederungskompensation konstruiert; typische Toleranzen können ±0,1 mm erreichen (abhängig von Teilegröße und Verfahren).
3. Integrierte Prozesse: Kann Stanzen, Lochen, Bördeln, Biegen, Prägen, Anfasen und andere Vorgänge kombinieren, um die Nachbearbeitung zu reduzieren.
4. Oberflächenschutz: Die Oberflächen der Werkzeuge können nitriert, karbonitriert, PVD-beschichtet oder oberflächengeschliffen werden, um die Lebensdauer zu verlängern und Kratzer zu reduzieren.
5. Breite Materialkompatibilität: Geeignet für gängige dünne Bleche wie kaltgewalzten Stahl, verzinkten Stahl, Edelstahl (sus304/sus301 usw.) und Aluminiumlegierungen.

Werkzeugtypen und empfohlene Anwendungsfälle:

1. Einzelstation/Verbundwerkzeug: Stanzen und Lochen werden gleichzeitig durchgeführt, geeignet für Abdeckplatten mit einfacher Struktur und kleinen bis mittleren Losgrößen.
2. Progressiv-/Mehrstufenwerkzeug: sequentielles Formen über mehrere Stationen mit automatischer Zuführung, geeignet für die Massenproduktion mit geringem Arbeitsaufwand.
3. Transferwerkzeug: Wird für komplexe Prozesse oder größere Teile verwendet, geeignet für Mehrprozessoperationen, präzises Tiefziehen oder hochfeste Materialien.
4. Tiefziehwerkzeug: Wird verwendet, wenn die Abdeckung deutliche Vertiefungen aufweist oder eine tiefe Umformung erfordert, typischerweise in Kombination mit hydraulischen oder speziellen Tiefziehverfahren.

Empfehlungen zu Material und Wärmebehandlung:

1. Gängige Werkzeugstähle: SKD11, H13, S45C (die Materialauswahl variiert je nach Werkzeugkomponente).
2. Kritische Kavitäten und Stempel sollten gehärtet und angelassen oder oberflächennitriert werden; bei Bedarf kann eine PVD-Beschichtung aufgebracht werden, um ein Anhaften zu verhindern und die Lebensdauer zu verlängern.
3. Führungskomponenten und Materialhalteelemente können aus verschleißfesten Legierungen mit Oberflächenbehandlungen bestehen, um die Lebensdauer und Stabilität zu verlängern.

Wichtige Punkte bei der Konstruktion und Prozesssteuerung:

1. Stanzspiel: Wird entsprechend der Blechdicke und Materialhärte ausgelegt (in der Regel 5 % bis 15 % der Blechdicke), um die Qualität des Schnitts zu gewährleisten und Grate zu reduzieren.
2. Biege-Rückfederungskompensation: Kompensation der Rückfederung auf der Grundlage der Materialeigenschaften und des Biegeradius, um die Winkelgenauigkeit sicherzustellen.
3. Stanzhalter und Ziehkraftverteilung: Die Stanzhalterkraft ist so zu dimensionieren, dass Faltenbildung und Risse vermieden werden.
4. Entfernung und Auswurf von Abfall: Berücksichtigen Sie die Spanabfuhr und das Auswurfdesign für Löcher und kleine Teile, um ein Verklemmen zu vermeiden.
5. Schmierung und Kühlung: Verwenden Sie für Edelstahl oder schwer formbare Materialien geeignete Schmiermittel und regeln Sie die Pressgeschwindigkeit, um Kratzer und Anhaften zu reduzieren.

Häufige Anwendungsbeispiele:

1. Rückseitenabdeckungen von elektronischen Geräten, Gehäuseplatten für Laptops oder Router.
2. Bedienfelder und dekorative Abdeckplatten für Haushaltsgeräte.
3. Kleine Abdeckplatten für Kraftfahrzeuge, Zierleisten und Innenausstattungsteile.
4. Türen von industriellen Schaltkästen, Filterhalterplatten usw.
