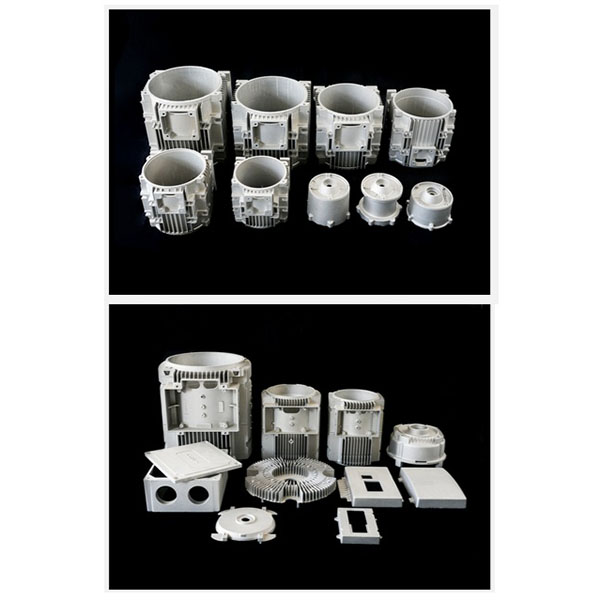

Druckguss-Motorgehäuse mit präziser Kühlung und Belüftungsöffnungen

Druckguss-Motorgehäuse zeichnen sich durch eine gute strukturelle Festigkeit, Wärmeableitungsleistung und Formstabilität aus. Mit geeigneten Anguss-, Entlüftungs- und Nachbearbeitungsvorgängen erfüllen sie die Anforderungen für einen langfristig zuverlässigen Motorbetrieb und werden häufig in der Motorenherstellung, im Bereich der neuen Energien, in Haushaltsgeräten und in industriellen Getriebeausrüstungen eingesetzt.

Materialien und Oberflächenbehandlungen:

1. Gängige Materialien: In der Regel werden Aluminiumlegierungen wie ADC12 und A380 oder vom Kunden spezifizierte Leichtmetalllegierungen verwendet, wobei die Legierungsgüte auf der Grundlage der erforderlichen Anwendungsfestigkeit und thermischen Leistung ausgewählt wird.
2. Oberflächenbehandlungen: Je nach Betriebsumgebung können Sandstrahlen, Polieren, Eloxieren, Pulverbeschichten oder spezielle Korrosionsschutzbeschichtungen angeboten werden, um das Aussehen zu verbessern und die Korrosionsbeständigkeit und Isolationseigenschaften zu erhöhen.
3. Präzisionsbearbeitung und Bohren: Präzisionsbohren oder -fräsen an kritischen Passflächen, um die Passgenauigkeit für Motorlager, Flansche und Endabdeckungen sicherzustellen.

Wichtige Punkte bei Struktur und Design:

1. Ausformung und Kühlkanaldesign: Optimierung der Ausformungsgeometrie und Wanddickenverteilung sowie, falls erforderlich, Konstruktion von internen Kühlrippen oder Versteifungsrippen zur Verbesserung der Wärmeableitungseffizienz und Verringerung der thermischen Verformung.
2. Anordnung der Angüsse und Entlüftungsöffnungen: Ordnen Sie Angüsse, Angusskanäle und Entlüftungsnuten so an, dass das Risiko von Lufteinschlüssen, Schrumpfung und Kaltstellen minimiert wird, um die Gussdichte und die mechanische Leistungsfähigkeit sicherzustellen.
3. Bearbeitungszugaben und Bezugspunkte: Reservieren Sie Bearbeitungszugaben für kritische Montageflächen und legen Sie Bezugspunkte im Entwurf fest, um die spätere Montage und Inspektion zu erleichtern.
4. Strukturelle Verstärkung und Gewichtsoptimierung: Erreichen Sie ein leichtes Design durch Hinzufügen von Rippen und Optimieren der Wandstärke, während Sie gleichzeitig Festigkeit und Steifigkeit gewährleisten und Material- und Energiekosten senken.

Fertigungsprozesse für Druckguss-Motorgehäuse:

1. Steuerung des Druckgussprozesses: Verwenden Sie geeignete Füllgeschwindigkeiten, Nachdruck und Kühlkurven und optimieren Sie die Formwechselzyklen und Gießparameter, um die Ausbeute und Maßhaltigkeit sicherzustellen.
2. Nachbearbeitungsvorgänge: Umfassen Entgraten, Reinigen, Wärmebehandlung (falls erforderlich), Oberflächenbehandlungen und Präzisionsbearbeitung, um die Oberflächenqualität und die Passgenauigkeit der Baugruppen sicherzustellen.
3. Montageprüfung: Führen Sie Montageprüfungen an Passflächen, Befestigungsbohrungen und Positionierungsmerkmalen durch und nehmen Sie gegebenenfalls Nacharbeiten oder Nachbearbeitungen vor.

Typische Anwendungsbereiche von Druckguss-Motorgehäusen:

1. Verschiedene Motorgehäuse (Antriebsmotoren, Pumpenmotoren, Lüftermotoren usw.).
2. Motorgehäuse für neue Energie- und Elektrofahrzeuge.
3. Gehäuse für Motoren von Haushaltsgeräten und kleinen Industriemotoren.
4. Funktionale Gehäuseteile, die eine gute Wärmeableitung, strukturelle Festigkeit und Maßgenauigkeit erfordern.

Druckguss-Motorgehäuse verfügen über eine gute strukturelle Festigkeit, Wärmeableitungsleistung und Dimensionsstabilität. Mit geeigneten Anguss-, Entlüftungs- und Nachbearbeitungsvorgängen können sie die Anforderungen für einen langfristig zuverlässigen Motorbetrieb erfüllen und werden häufig in der Motorenherstellung, im Bereich neuer Energien, in Haushaltsgeräten und in industriellen Getriebeausrüstungen eingesetzt.
