Kaltkasten-Kernkasten-Gussform

Kaltkasten-Kernkasten-Gussform mit hoher Präzision

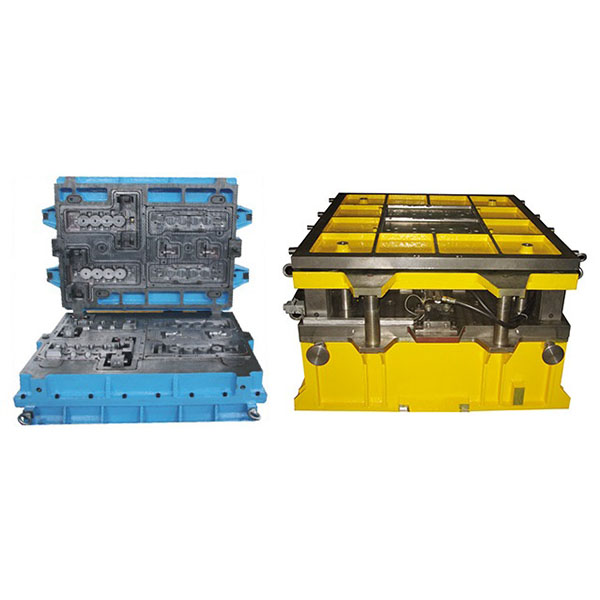

Die Cold-Box-Kernkasten-Gussform ist eine Spezialform zur Herstellung hochpräziser Sandkerne, die häufig für die Innenhohlraumformung und die Herstellung von Hohlraumstrukturen komplexer Gussteile verwendet wird.

Beschreibung

Diese Gussform nutzt das Cold-Box-Verfahren: Durch Einspritzen von vorgemischtem Sand in die Form und Aushärten mit Gas oder einem Katalysator können schnell Sandkerne mit stabilen Abmessungen, glatten Oberflächen und hoher geometrischer Genauigkeit hergestellt werden, die den Anforderungen an Konsistenz und Austauschbarkeit in der Massenproduktion entsprechen.

Hauptmerkmale und Vorteile:

  1. Hohe Präzision: Die Bearbeitungsgenauigkeit der Form und die Prozesskontrolle gewährleisten die Maßhaltigkeit und Passgenauigkeit der Sandkerne, wodurch Nacharbeiten am Gussstück und nachfolgende Bearbeitungen reduziert werden.
  2. Hohe Produktionseffizienz: Das Cold-Box-Verfahren härtet schnell aus und eignet sich daher für die kontinuierliche Produktion mittlerer bis großer Chargen, wodurch Zykluszeiten eingespart und Stückkosten gesenkt werden.
  3. Geeignet für komplexe Strukturen: Unterstützt die Formung von dünnwandigen, tiefen, komplexen und mehrkammerigen Sandkernen und erfüllt damit die Anforderungen an die Innenraumgestaltung komplexer Gussteile.
  4. Gute Oberflächenqualität: Die geformten Sandkerne haben glatte Oberflächen, was der inneren Oberflächenqualität und Maßhaltigkeit der Gussteile zugute kommt und den Reinigungsaufwand nach dem Gießen reduziert.
  5. Hohe Wiederholgenauigkeit: Eine stabile Formstruktur und langlebige Materialien gewährleisten eine gleichbleibende Produktqualität bei langfristiger Serienfertigung.
  6. Einfacher Austausch und Wartung: Das modulare Design erleichtert den teilweisen Austausch und die Reparatur und reduziert Ausfallzeiten.

Formmaterialien und Herstellungsprozess:

Bei Cold-Box-Kernkasten-Gussformen werden in der Regel hochwertige Aluminiumlegierungen, technische Kunststoffe oder kohlenstoffarmer Stahl zur Herstellung der Formkavität verwendet, wobei die Materialauswahl auf der Grundlage des Produktionsvolumens und der Anforderungen an die Lebensdauer erfolgt; kritische Bereiche können oberflächennitriert oder gehärtet werden, um die Verschleißfestigkeit zu verbessern. Zu den Herstellungsprozessen gehören 3D-Konstruktion und CAE-Validierung, CNC-Bearbeitung (Fräsen, Bohren, EDM usw.), Montageanpassung und Kalibrierung der Testproduktion. Formtoleranzen, Passungsabstände und Entlüftungskanäle müssen präzise ausgelegt werden, um die Formqualität sicherzustellen.

Typische Anwendungen:

Kaltkasten-Kernkasten-Gussformen werden häufig für Automobil-Motorblöcke, Getriebegehäuse, Pumpengehäuse, Ventilgehäuse, Turbinengehäuse, Hydraulikkomponenten und die Innenhohlraumformung komplexer Gussteile für große Baumaschinen und Bergbaumaschinen verwendet, die hochpräzise Sandkerne erfordern.
