CNC-Gewindeschneiden

CNC-Gewindeschneiddienstleistungen für Präzisionsgewindebauteile

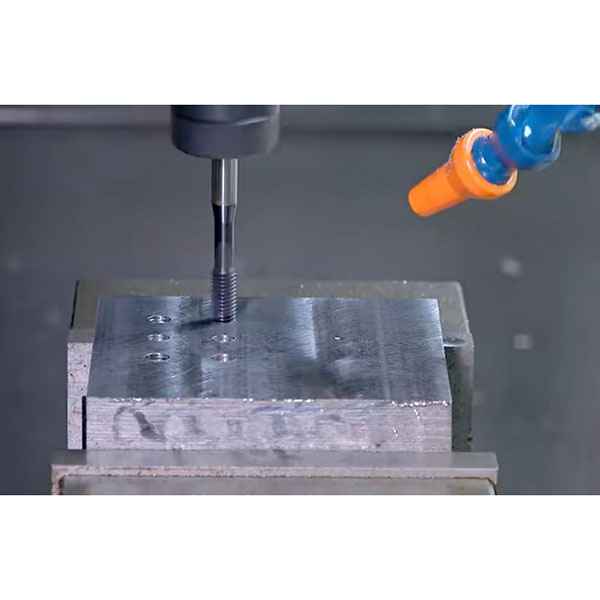

CNC-Gewindeschneiden (CNC Tapping) ist das Verfahren zur Herstellung von Innengewinden auf CNC-Maschinen unter Verwendung von Gewindebohrern, Gewindeschneidköpfen oder Gewindefräsern. Bitte stellen Sie uns Teilzeichnungen (2D, 3D), Gewindenormen oder detaillierte Abmessungen, Toleranzanforderungen, Materialspezifikationen und erwartete Produktionsmengen zur Verfügung.

Beschreibung
Wir bieten verschiedene Prozessoptionen an, darunter starres Gewindeschneiden, Gewindeschneidköpfe (schwimmende Gewindebohrerhalter) und Gewindefräsen, kombiniert mit ausgereifter Programmentwicklung und Werkzeugverwaltung, geeignet für die automatisierte Innengewindefertigung von Prototypen und Kleinserien bis hin zu Großserien.

Verfahrensprinzipien und Implementierungsmethoden des CNC-Gewindeschneidens:

  1. Starres/synchronisiertes Gewindeschneiden: Die Maschinenspindel und die Vorschubachse laufen synchron, um das Gewinde in einem Durchgang zu formen. Diese Methode ist effizient und liefert eine gute Gewindegenauigkeit, erfordert jedoch, dass die Maschine die Funktion des starren Gewindeschneidens unterstützt.
  2. Gewindeschneidkopf/schwimmender Gewindebohrerhalter: Geeignet für Maschinen, die kein starres Gewindeschneiden unterstützen; mechanische Kompensation und Pufferung reduzieren das Risiko eines Gewindebohrerbruchs, verbessern die Stabilität und erleichtern die flexible Serienfertigung.
  3. Gewindefräsen: Innengewinde werden auf CNC-Maschinen mit Gewindefräsern gefräst. Dies eignet sich für harte Werkstoffe, größere Durchmesser oder Anwendungen, die eine hohe Zuverlässigkeit erfordern, und erleichtert außerdem die Bearbeitung mehrerer Größen und das integrierte Anfasen.

Geeignete Werkstoffe und Bearbeitungsmöglichkeiten des CNC-Gewindeschneidens:

  1. Unterstützte Materialien: Stähle, gehärtete Stähle, rostfreie Stähle, Aluminiumlegierungen, Kupfer und Kupferlegierungen, Titanlegierungen, Nickelbasislegierungen und andere gängige leitfähige Metalle; für Sonderwerkstoffe bieten wir Prozessbewertungen und Empfehlungen an.
  2. Gewindetypen und Genauigkeit: Wir decken gängige metrische und zöllige Innengewinde (M, UNC/UNF usw.) sowie spezielle Nicht-Standard-Gewinde ab. Der Größenbereich und die erreichbare Genauigkeit hängen vom Gewindedurchmesser, dem Material und dem gewählten Verfahren ab; es kann eine Wiederholgenauigkeit auf industriellem Niveau erreicht werden.
  3. Tiefe Bohrungen und dünnwandige Teile: Durch die Optimierung der Spanabfuhr, der Schneidflüssigkeit und der Vorschubstrategien können wir tiefe Bohrungen und dünnwandige Komponenten stabil bearbeiten und so die Verformung der Vorrichtung und das Risiko einer Beschädigung des Werkstücks verringern.

Prozessvorteile des CNC-Gewindeschneidens:

  1. Hohe Effizienz: Bohren und Gewindeschneiden werden auf derselben Maschine durchgeführt, wodurch Arbeitsgänge und Rüstzeiten reduziert und die Produktionseffizienz verbessert werden.
  2. Hohe Genauigkeit und Konsistenz: Starres Gewindeschneiden und präzise Werkzeugkompensation gewährleisten eine konsistente Gewindeposition und -abmessungen, um die Anforderungen an die Passgenauigkeit der Baugruppe zu erfüllen.
  3. Automatisierung und Rückverfolgbarkeit: Geeignet für automatisiertes Be- und Entladen sowie Produktionsüberwachung von CNC-Zellen, was die Massenproduktion und die Rückverfolgbarkeit der Qualität erleichtert.
  4. Starke Anpassungsfähigkeit: Parameter (Geschwindigkeit, Vorschub, Rückwärtsbohren zur Spanabfuhr usw.) können für verschiedene Materialien und Spezifikationen optimiert werden, um Effizienz und Oberflächenqualität in Einklang zu bringen und gleichzeitig den Bruch von Gewindebohrern zu minimieren.

Qualitätskontrolle und -prüfung:

  1. Vor der Bearbeitung: Überprüfung der Zeichnung und der Gewindeanforderungen, Überprüfung der Vorrichtungen und Werkzeuge sowie Probeschnitte/Anpassungen.
  2. Während der Bearbeitung: Stichprobenkontrollen kritischer Abmessungen und Echtzeitüberwachung (Vorschübe, Geschwindigkeiten, Schnittkräfte oder Alarmsignale) mit Aufzeichnung der Produktionsdaten zur Rückverfolgbarkeit.
  3. Nach der Bearbeitung: Verwendung von Go/No-Go-Lehren, Gewinderinge/Gewindeeinsätze, Koordinatenmessmaschine (CMM) oder Gewindelehren zur Überprüfung von Steigung, Radialtoleranzen und geometrischer Form; bei Bedarf Bereitstellung von Prüfberichten und Rückverfolgbarkeitsdokumenten.

Häufige Anwendungsszenarien für das CNC-Gewindeschneiden:

  1. Automobilbau: hochpräzise Innengewinde in Motorblöcken, Getriebekomponenten und Karosseriebefestigungen.
  2. Maschinen und Kraftmaschinen: Gewindebearbeitung für Getriebegehäuse, Pumpenkörper, Ventilkörper und ähnliche Teile.
  3. Luft- und Raumfahrt sowie medizinische Geräte: Befestigungselemente und Schnittstellen mit hohen Anforderungen an Präzision und Zuverlässigkeit.
  4. Formen und Werkzeugsätze: Positionierungsgewinde und Montagebefestigungen für Formkomponenten.
