CNC-Bearbeitung von Keramikstäben

CNC-Bearbeitung von Keramikstäben für Instrumententeile

Wir bieten professionelle CNC-Bearbeitungsdienstleistungen für Keramikstäbe und liefern präzise zylindrische Geometrien, Bohrungen und Stirnflächenbearbeitung für hochfeste, spröde Materialien.

Beschreibung
Mit Spezialmaschinen, Diamantwerkzeugen und ausgereiften Prozessabläufen können wir die strengen Anforderungen an Konzentrizität, Rundheit, Durchmessertoleranzen und Oberflächengüte von Keramikstäben in Bereichen wie Elektronik, Halbleiter, Präzisionsinstrumente, medizinische Geräte, Luft- und Raumfahrt sowie Hochtemperaturindustrie erfüllen.

Ausrüstung und Werkzeuge:

  1. Maschinen: Ausgestattet mit hochsteifen CNC-Drehmaschinen, Außenrundschleifmaschinen, spitzenlosen Schleifmaschinen und Präzisionsschleif-/Poliermaschinen für die Bearbeitung von Keramikstäben verschiedener Durchmesser und Längen.
  2. Werkzeuge und Verbrauchsmaterialien: Durch den Einsatz von Diamantdrehwerkzeugen, Diamantschleifscheiben und speziellen Verschleißteilen werden die Werkzeuggeometrie und die Schleifparameter für die hohe Härte von Keramik optimiert, um das Risiko von Absplitterungen und Rissen zu verringern.
  3. Zusatzausrüstung: Hochpräzise Spindeln, dynamische Auswuchtsysteme und vibrationsdämpfende Konstruktionen gewährleisten die Stabilität des Bearbeitungsprozesses.

Wichtigste Bearbeitungsverfahren für die CNC-Bearbeitung von Keramikstäben:

  1. Präzisionsdrehen und Außenrundschleifen: Wird für die Erstbearbeitung und die Kontrolle der Endmaße verwendet, kombiniert mit einer starren Aufspannung, um die axiale Positionierung und die Stirnflächenbearbeitung zu erreichen.
  2. Spitzenloses Schleifen und zentriertes Schleifen: Geeignet für die hocheffiziente Außenbearbeitung und die Kontrolle der Maßhaltigkeit, insbesondere für die Serienbearbeitung von Stäben mit kleinem Durchmesser/großer Länge.
  3. Ultraschallunterstützte Bearbeitung (USM) und Diamantschleifen: Reduzieren die Schnittkräfte, begrenzen die Rissausbreitung und verbessern die Oberflächenintegrität.
  4. Feinpolieren und ultrapräzises Finish: Mechanische Polier- oder chemisch-mechanische Polierverfahren (CMP) werden eingesetzt, um spiegelglatte Oberflächen oder Oberflächen mit extrem geringer Rauheit zu erzielen.
  5. Mikroporen- und Innenbohrungsbearbeitung: Hochpräzise Innenbohrungen werden durch Mikrobohren, Reiben/Schleifen oder spezielle beschichtungsgesteuerte Verfahren erzielt.

Kühlung, Spanabfuhr und Befestigung für die CNC-Bearbeitung von Keramikstäben:

  1. Kühlstrategien: Verwenden Sie kontrollierte Kühl- und Schmiermittel (einschließlich der erforderlichen Kühlmittelzusammensetzungen), um lokale Wärmeentwicklung zu reduzieren und Risse durch thermische Belastung zu vermeiden.
  2. Späneabfuhr und Reinigung: Optimieren Sie Werkzeugwege und Späneabfuhrwege in Kombination mit effizienten Reinigungsprozessen, um das Eindringen von abrasiven Partikeln und Oberflächenverunreinigungen zu verhindern.
  3. Befestigungslösungen: Maßgeschneiderte starre oder flexible Vorrichtungen, konzentrische Stützen und Stirnflächenstützen, um die Konzentrizität sicherzustellen und die Verformung der Stäbe zu minimieren.

Bearbeitbare Werkstoffe und typische Anwendungen:

  1. Typische Werkstoffe: Dichtes Aluminiumoxid (Al2O3), Siliziumnitrid (Si3N4), Siliziumkarbid (SiC), Aluminiumnitrid (AlN) und andere dichte Keramiken und Keramikverbundwerkstoffe.

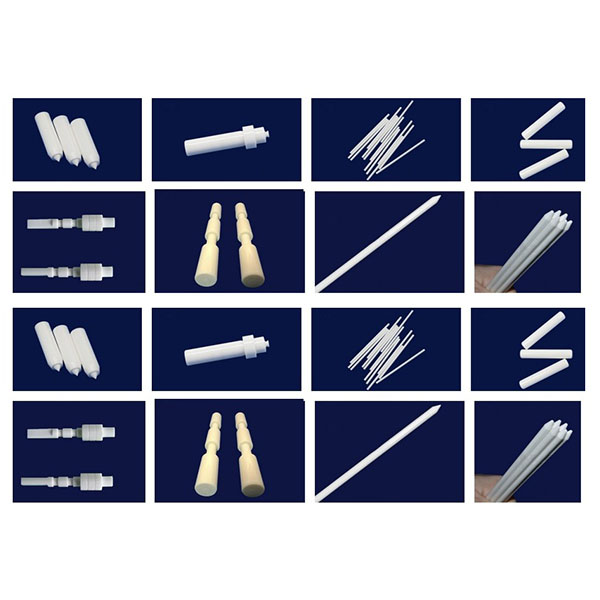

  2. Typische Anwendungen: Präzisionswellen, Isolierstangen, Sensorhalterungen, Thermoelementhüllen, verschleißfeste Stifte, Ventilkerne, mechanische Halterungen für Halbleiter und Komponenten für medizinische Geräte.

Empfehlungen für die Konstruktion und Überlegungen zur Fertigung:

  1. Kontrolle des Verhältnisses von Länge zu Durchmesser: Lange, schlanke Stäbe neigen zu Durchbiegung und Vibrationen. Es wird empfohlen, in der Konstruktionsphase geeignete Durchmesserbereiche oder eine segmentierte Bearbeitung in Betracht zu ziehen, um die Ausbeute zu verbessern.
  2. Richtlinien für Stützen und Spannen: Verwenden Sie bei der Bearbeitung langer Stäbe Zwischenstützen oder Mittelstützen, um Exzentrizität und Formfehler durch einseitiges Spannen zu vermeiden.
  3. Verrundungen und Endflächenbehandlung: Wenden Sie Fasen oder geeignete Verrundungen auf Endflächenkontaktbereiche und Lochkanten an, um Spannungskonzentrationen zu reduzieren und die Montage und Beschichtung zu erleichtern.

Qualitätskontrolle und Prüfung:

  1. Prüfgeräte: Ausgestattet mit Koordinatenmessgeräten (CMM), Rundheitsprüfgeräten, Oberflächenrauheitsprüfgeräten, Mikroskopen und, falls erforderlich, zerstörungsfreien Prüfgeräten für die Maß-, Form- und Oberflächenprüfung.
  2. Rückverfolgbarkeit und Dokumentation: Bereitstellung von Erstmusterprüfberichten (FAI), Materialzertifikaten und Chargenprotokollen zur Unterstützung der Integration in die Qualitätsmanagementsysteme der Kunden.
