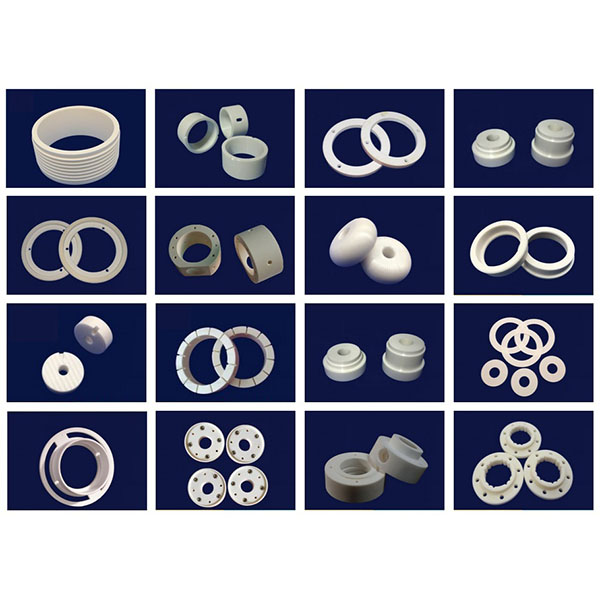

CNC-Bearbeitung von Keramikringen für Hochleistungsteile

Mit spezialisierten Werkzeugmaschinen, Diamantwerkzeugen und ausgereiften Verfahren erzielen wir präzise Formgebung, niedrige Reibungskoeffizienten und eine ausgezeichnete Verschleiß- und Korrosionsbeständigkeit, die auf die hohe Härte und Sprödigkeit von Keramikwerkstoffen zugeschnitten sind. Dank dieser Eigenschaften eignen sich unsere Produkte für den Einsatz in Lagerringen, Ventilsitzen, Sensorringen, Dichtungsscheiben und verschiedenen ringförmigen Bauteilen, die unter hohen Temperaturen, hohem Verschleiß oder korrosiven Bedingungen betrieben werden.

Ausrüstung und Werkzeuge:

1. Maschinen und Steifigkeit: Ausgestattet mit hochsteifen CNC-Drehmaschinen, drei- und fünfachsigen CNC-Bearbeitungszentren, Innen- und Außenrundschleifmaschinen, Honmaschinen, Präzisions-Dreh-Schleif-Kombinationsmaschinen und speziellen Mikropräzisionsbearbeitungsmaschinen, um die Anforderungen an Spann-, Positionierungs- und Wiederholgenauigkeit für kleine Bohrungen, hohe Durchmesser-Dicke-Verhältnisse und dünnwandige Ringkomponenten zu erfüllen.
2. Werkzeuge und Verbrauchsmaterialien: Durch den Einsatz von Diamant-Innen- und Außendrehwerkzeugen, Diamant-Schaftfräsern, Diamantschleifscheiben, ultra-hart beschichteten Werkzeugen und Feinschleif-Verbrauchsmaterialien optimieren wir die Werkzeuggeometrie und die Schneid-/Schleifparameter für Keramik, um das Risiko von Ausbrüchen, Rissen und thermischen Schäden zu verringern.
3. Zusatzausrüstung: Hochpräzise Spindeln, temperaturgeregelte Vorrichtungen, Ultrahochdruck-Kühl- und Partikelfiltersysteme, Schwingungsdämpfungsvorrichtungen und spezielle Vorrichtungen (Dorn, Hülsen, elastische Positionierungsvorrichtungen) gewährleisten die Stabilität der Bearbeitung und die Unversehrtheit der Oberfläche.

Wichtigste Bearbeitungsverfahren für die CNC-Bearbeitung von Keramikringen:

1. Präzisionsdrehen und Innen-/Außenbohren: Wird zum Festlegen von Bezugspunkten auf Rohlingen, zur konzentrischen Positionierung und zur Halbfertigbearbeitung verwendet, um die Ausrichtung der Innen- und Außenachsen und die Konformität der Stirnflächenbezugspunkte sicherzustellen.
2. Innen- und Außen schleifen und honen: Einsatz von Diamantschleif- und Feinhonverfahren, um strenge Radialtoleranzen und eine geringe Oberflächenrauheit zu erreichen, die den Anforderungen für Roll- oder Gleitpassungen entsprechen.
3. Ultraschallunterstützte Bearbeitung (USM) und Ultrafeinschleifen: Reduziert die Schnittkräfte und unterdrückt die Rissausbreitung, besonders geeignet für dünnwandige oder sehr spröde Keramikringstrukturen.
4. EDM und Mikrobearbeitung: Für die lokale Formgebung und das Trimmen komplexer Geometrien, Innen-/Außenrillen, Passfedernuten oder sehr kleiner Bohrungen.
5. Polieren und chemisch-mechanisches Polieren (CMP): Erzeugt spiegelglatte Oberflächen auf Dichtungskontaktflächen oder Gleitpassflächen, um die Reibung zu verringern und die Dichtigkeit und Lebensdauer zu verbessern.

Kühlung, Spanabfuhr und Befestigung:

1. Kühlstrategien: Verwenden Sie kontrollierte Kühlung und gefilterte Schmiermittel in Kombination mit temperaturgesteuerten Vorrichtungen oder Kühlkreisläufen, um lokale Temperaturanstiege zu vermeiden, die zu thermischer Belastung und Maßabweichungen führen könnten.
2. Späneabfuhr und Reinigung: Optimieren Sie die Werkzeugwege und Späneabfuhrkanäle für ringförmige Teile in Kombination mit Ultraschall- und Hochdruckreinigung, Abblasen mit Luft und Vakuum-Späneabfuhr, um zu verhindern, dass sich Partikel in Pass- oder Dichtflächen festsetzen und die Leistung beeinträchtigen.
3. Befestigungslösungen: Maßgefertigte Dorne, konzentrische Positionierungsvorrichtungen, elastische Klemmungen und Mehrpunkt-Stützkonstruktionen sorgen für Stabilität und verhindern Verformungen von dünnwandigen oder schlanken Ringteilen während der Bearbeitung.

Bearbeitbare Werkstoffe und typische Anwendungen für die CNC-Bearbeitung von Keramikringen:

1. Typische Materialien: Aluminiumoxid (Al2O3), Siliziumnitrid (Si3N4), Siliziumkarbid (SiC), Aluminiumnitrid (AlN), funktionelle Keramikverbundwerkstoffe und beschichtete Keramiken.
2. Typische Anwendungen: Lagerringe, Ventilsitzringe, Dichtungsringe, Positionierungsringe, Komponenten für Flüssigkeitssteuerungs- und Dosierringe, Sensorschutzringe, verschleiß- und korrosionsbeständige ringförmige Komponenten für Halbleiter- und Chemieanlagen sowie hochpräzise Ringe für medizinische und analytische Instrumente.

Empfehlungen für die Konstruktion und Hinweise zur Fertigung:

1. Wandstärke und Querschnittsdesign: Vermeiden Sie zu dünne Wände und übermäßige Innen-/Außendurchmesserverhältnisse; reservieren Sie bei Bedarf Klemm-/Stützbereiche oder fügen Sie während der Designphase ringförmige Versteifungsrippen hinzu, um die Herstellbarkeit und die Zuverlässigkeit im Betrieb zu verbessern.
2. Verrundungen und Fasen: Sorgen Sie für geeignete Verrundungen oder Fasen an Innen-/Außenöffnungen, Stirnflächen und Kontaktkanten, um Spannungskonzentrationen zu reduzieren und die Bearbeitung und Montage zu erleichtern.
3. Zuschläge und Passungstoleranzen: Legen Sie Bearbeitungszuschläge und Passungstoleranzen klar fest; kritische Dichtungs- oder Rollpassflächen sollten für die Endbearbeitung und Justierung einen Abtragungsvorrat aufweisen.
4. Modularisierte Bearbeitung: Bei Ringen mit sehr großem Durchmesser oder extralangen Ringen sollten segmentierte Bearbeitung und präzise Montageverbindungen in Betracht gezogen werden, um das Bruchrisiko zu verringern und die Inspektion und den Transport zu erleichtern.
