CNC-Bearbeitung von Keramikpumpen für präzise medizinische Anwendungen

Mit Spezialmaschinen, Diamantwerkzeugen und ausgereiften Prozessabläufen können wir korrosionsbeständige, verschleißfeste Keramikpumpenkomponenten mit hervorragender Dichtungsleistung für Anwendungen wie chemische Verarbeitung, Pharmazeutika, Erdöl, Halbleiter, Lebensmittel und den Transfer von korrosiven Medien bei hohen Temperaturen anbieten.

Ausrüstung und Werkzeuge:

1. Maschinen und Steifigkeit: Wir verwenden hochsteife fünfachsige und dreiachsige CNC-Fräsmaschinen, Präzisions-Außenrundschleifmaschinen und spezielle Mikrobearbeitungsgeräte, um die Anforderungen an die Positionier- und Wiederholgenauigkeit für komplexe Strömungskanäle und die Bearbeitung mehrerer Flächen zu erfüllen.
2. Werkzeuge und Verbrauchsmaterialien: Mit Diamantfräsern, Diamantdrehwerkzeugen, Diamantschleifscheiben und ultra-hart beschichteten Werkzeugen optimieren wir die Werkzeuggeometrie und die Schnittparameter für die Härte von Keramikwerkstoffen, um Ausbrüche und Risse zu reduzieren.
3. Zusatzausrüstung: Hochpräzise Spindeln, Ultrahochdruck-Kühl- und Filtersysteme, Schwingungsdämpfungsvorrichtungen und Präzisionsvorrichtungen gewährleisten die Stabilität der Bearbeitung und die Unversehrtheit der Oberfläche.

Wichtigste Bearbeitungsverfahren für die CNC-Bearbeitung von Keramikpumpen:

1. Präzisionsfräsen und -formen: Wird verwendet, um komplexe Außenformen, Strömungskanäle, Laufradschaufelprofile und Anschlussflansche zu formen, wobei eine fünfachsige Verknüpfung verwendet wird, um komplexe Geometrien in einer einzigen Aufspannung fertigzustellen.
2. Schleifen und Polieren: Diamantschleif- und mechanische Polierverfahren werden eingesetzt, um die Oberflächengüte und geometrische Genauigkeit von Dichtungs- und Lagerflächen zu verbessern.
3. Ultraschallunterstützte Bearbeitung (USM): Reduziert die Schnittkräfte, begrenzt die Rissausbreitung und verbessert die Oberflächenqualität bei spröden Keramikwerkstoffen; geeignet für schlanke oder dünnwandige Strukturen.
4. Bearbeitung von Mikroporen und inneren Hohlräumen: Die hochpräzise Bearbeitung von Einlass-/Auslassöffnungen, Sprühöffnungen und inneren Strömungskanälen wird durch Mikrobohren, Mikrorschleifen oder spezielle geführte Verfahren erreicht.
5. Chemisch-mechanisches Polieren (CMP) und Präzisionsschleifen: Wird verwendet, um spiegelglatte Dichtflächen oder Kontaktflächen mit niedrigen Reibungskoeffizienten zu erzielen, um die Anforderungen an Flüssigkeitsdichtheit und geringen Verschleiß zu erfüllen.

Kühlung, Spanabfuhr und Befestigung:

1. Kühlstrategien: Verwenden Sie kontrollierte Kühlung und gefilterte Schmiermittel, um lokale Wärmeentwicklung zu reduzieren und Risse oder Maßabweichungen durch thermische Belastung zu verhindern.
2. Späneabfuhr und Reinigung: Entwerfen Sie spezielle Späneabfuhrwege und effiziente Reinigungsverfahren, um zu verhindern, dass sich abrasive Partikel oder Ablagerungen in Dichtflächen und Strömungskanälen festsetzen, und um die Integrität der Baugruppe zu gewährleisten.
3. Befestigungslösungen: Maßgeschneiderte starre und flexible Vorrichtungen, konzentrische Positionierungsvorrichtungen und Mehrpunktstützen, um sicherzustellen, dass dünnwandige und komplex geformte Teile während der Bearbeitung nicht verformt werden.

Bearbeitbare Werkstoffe und typische Anwendungen:

1. Typische Werkstoffe: Dichtes Aluminiumoxid (Al2O3), Siliziumnitrid (Si3N4), Siliziumkarbid (SiC), Aluminiumnitrid (AlN) und funktionelle Keramikverbundwerkstoffe.

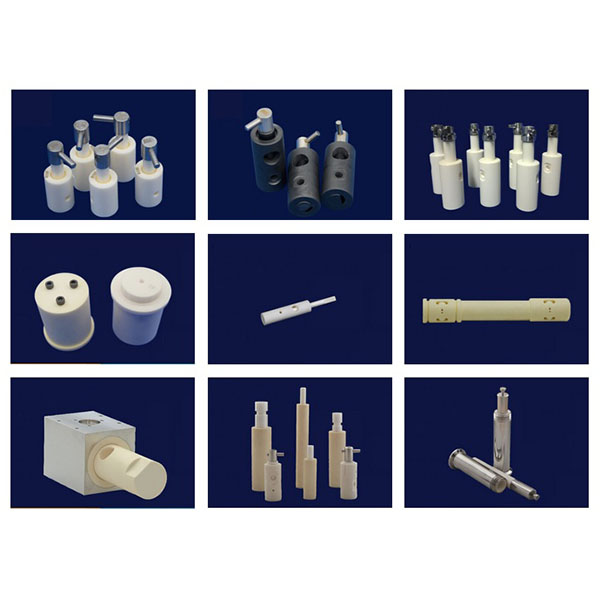

2. Typische Anwendungen: Korrosionsbeständige Pumpengehäuse und -köpfe, Keramiklaufräder, Dichtungshülsen, Ventilsitze, Buchsen, Flüssigkeitsverteiler und Komponenten für Hochtemperatur- oder hochkorrosive Flüssigkeitstransfersysteme.

Empfehlungen für die Konstruktion und zu berücksichtigende Aspekte bei der Fertigung:

1. Wandstärke und Stützen: Vermeiden Sie übermäßig dünnwandige Strukturen oder reservieren Sie in der Konstruktionsphase Positionen für Stützen, um das Risiko von Brüchen während der Bearbeitung und im Betrieb zu verringern.
2. Verrundungen und Übergänge: Wenden Sie geeignete Verrundungen in Strömungskanälen, Durchgangslöchern und Kanten an, um Spannungskonzentrationen zu reduzieren und die Bearbeitung sowie die Optimierung der Flüssigkeitsleistung zu erleichtern.
3. Dichtungs- und Passflächen: Entwerfen Sie kritische Dichtungsflächen als polierbare Ebenen oder zylindrische Flächen und berücksichtigen Sie Montageabstände und Anforderungen an die Oberflächenrauheit.
4. Modulares Design: Bei hochkomplexen Innenkanälen oder tiefen Hohlräumen sollten Sie die Bearbeitung separater Module und deren präzise Montage in Betracht ziehen, um die Ausbeute zu verbessern und die spätere Wartung zu erleichtern.
