Aluminiumlegierungs-Druckgussformen für hohe Stückzahlen

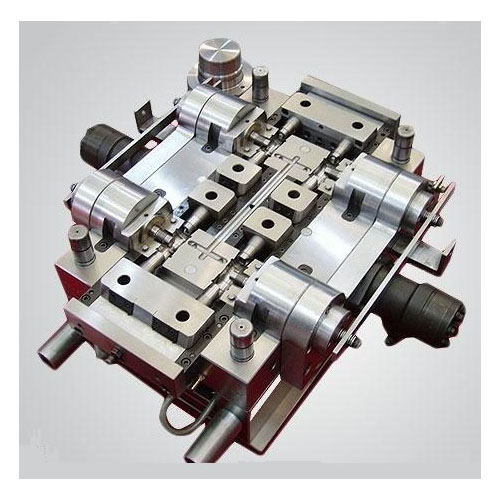

Eine Aluminiumlegierungs-Druckgussform ist das Kernwerkzeug für die Herstellung von Aluminiumlegierungs-Druckgussteilen und übernimmt Funktionen wie das Befüllen der Form mit geschmolzenem Metall, das Abkühlen, das Formen und das Auswerfen.

Formwerkstoffe und Oberflächenbehandlungen:

1. Formstähle: Zu den gängigen Materialien gehören hitze- und verschleißfeste Formstähle wie H13, S136 und 420. Die geeignete Güteklasse sollte je nach Art der Aluminiumlegierung und Produktionsvolumen ausgewählt und eine geeignete Wärmebehandlung angewendet werden.
2. Oberflächenbehandlung: Verfahren wie Nitrieren, Verchromen, PVD oder andere Oberflächenhärtungsbehandlungen werden eingesetzt, um die Verschleißfestigkeit und die Anti-Aluminium-Haftungseigenschaften zu verbessern, die Lebensdauer der Form zu verlängern und die Oberflächenbeschaffenheit zu verbessern.
3. Wärmebehandlung und Anlassen: Präzise Wärmebehandlungsprozesse (Abschrecken, Anlassen und Auslagern) können die Härte und Zähigkeit der Form erhöhen und das Risiko von thermischen Rissen und Verformungen verringern.

Wichtige Punkte bei der Struktur und Konstruktion von Formen:

1. Genauigkeit von Kavität und Kern: Verwenden Sie geeignete Toleranzpassungen und Positionierungsstrukturen, um die Schließposition der Form und die Konsistenz der Kavität sicherzustellen und so eine stabile Maßgenauigkeit zu erreichen.
2. Auslegung des Kühlsystems: Ordnen Sie die Kühlkanäle (oder eingebetteten Kühlrohre) entsprechend an, um die Formtemperatur zu regeln, die Erstarrungszyklen zu verkürzen und thermische Spannungen und Verformungen zu reduzieren.
3. Angüsse und Angusskanäle: Optimieren Sie die Angussarten und -positionen und konstruieren Sie geeignete Fließverteiler und Überlauf-/Entlüftungsvorrichtungen, um eine gleichmäßige Schmelzefüllung zu gewährleisten und Porosität und Kaltstellen zu vermeiden.
4. Auswerfer- und Schiebermechanismen: Entwerfen Sie Auswerferstifte, -platten oder -schieber entsprechend der Teilegeometrie, um ein sicheres und zuverlässiges Auswerfen und Entladen zu gewährleisten und Gussschäden zu reduzieren.
5. Entlüftung und Entlüftungsnuten: Entwerfen Sie effektive Entlüftungskanäle an Trennlinien und kritischen Stellen, um Lufteinschlüsse und Brandspuren zu reduzieren.

Formherstellungsprozesse:

1. Präzisionsbearbeitung: Verwenden Sie Verfahren wie CNC-Fräsen, Drahterodieren, Langsam-Drahtschneiden, Senkerodieren und Schleifen, um eine hochpräzise Bearbeitung von Kavitäten und Kernen zu erreichen.
2. Montage und Fehlerbehebung: Montieren Sie nach der Wärmebehandlung die Formkomponenten präzise, führen Sie Passungsprüfungen durch und nehmen Sie Testformparameteranpassungen vor, um ein genaues Schließen, Auswerfen und Trennen zu gewährleisten.
3. Probeformung und Korrektur: Erstellen Sie erste Artikel durch Probeformung, analysieren Sie Fehler und passen Sie die Parameter für Anguss, Kühlung und Auswurf an; führen Sie bei Bedarf eine Kavitätenkorrektur durch.

Typische Anwendungsbereiche von Druckgussformen aus Aluminiumlegierungen:

1. Automobilindustrie: hochfeste und hochpräzise Teile aus Aluminiumlegierungen wie Motorkomponenten, Getriebeteile und Karosseriezubehör.
2. Elektronik- und Kühlkörperkomponenten: Teile, die eine gute Wärmeleitfähigkeit und Oberflächenqualität erfordern, wie z. B. Kühlkörpergehäuse, Kühlrippen und Strukturhalterungen.
3. Industrieausrüstung und Gehäuse: mittelgroße bis große Aluminiumteile wie Motorgehäuse, Getriebegehäuse und Instrumentengehäuse.
4. Konsumgüter: Geräteblenden, dekorative Komponenten und Teile aus Aluminiumlegierungen, die ein hochwertiges Erscheinungsbild erfordern.
