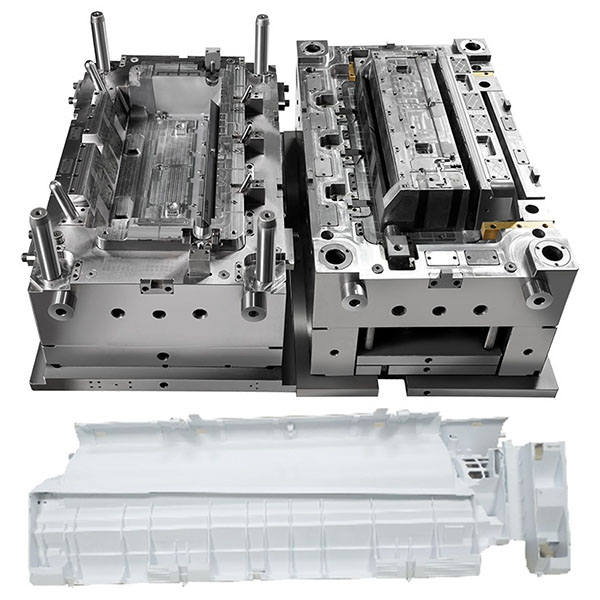

Spritzgussform für Mittelrahmen von Klimaanlagen – langlebiges Design

Spritzgussformen für Mittelrahmen von Klimaanlagen werden für die Massenfertigung von Mittelrahmenkomponenten für Klimaanlagengehäuse verwendet und erfüllen in erster Linie strukturelle Funktionen wie die Verbindung der vorderen und hinteren Abdeckung, die Positionierung der Blende, die Positionierung des Ventilators und des Kanals, die Halterung elektronischer Komponenten und die Installation von Zubehör.

Beschreibung

Spritzgussformen für Mittelrahmen von Klimaanlagen legen Wert auf Maßgenauigkeit, Passgenauigkeit, strukturelle Steifigkeit und Oberflächenqualität, sind für verschiedene technische Kunststoffe und Oberflächenstrukturen geeignet und werden häufig bei der Herstellung von Klimaanlagen und Komponenten für Wohn- und Gewerbegebäude eingesetzt.

Typische Anwendungsbereiche:

  1. Mittelframe, Stützrahmen und Zwischenwände für Innen- oder Außengeräte.
  2. Montagesockel und Positionierungsstrukturen für Leiterplatten und Steuerungsbaugruppen.
  3. Fixier- und Führungsstrukturen für Ventilatoren, Luftkanäle, Filter und Auslasskomponenten.
  4. Kombinierte Funktionsteile, die Schnappverschlüsse, Bolzenpositionen und Einsteckstellen integrieren, um den sekundären Montageaufwand zu reduzieren.

Überlegungen zur Formstruktur und zum Design:

  1. Konfiguration und Anordnung der Kavitäten: Wählen Sie je nach Teilegröße und angestrebtem Produktionsvolumen zwischen Einfach- oder Mehrfachkavitäten. Bei links-rechts-symmetrischen oder Mehrfachversionen sollten Sie aufeinander abgestimmte Formen oder austauschbare Kerne in Betracht ziehen.
  2. Anguss-System: Priorisieren Sie die Auswahl von Heißkanal- oder Kaltkanalsystemen entsprechend den Material- und Optikanforderungen. Verwenden Sie Mikroangüsse oder Ventilstiftangüsse in dünnwandigen oder optisch kritischen Bereichen, um Angussmarkierungen zu minimieren.
  3. Kühlkreisläufe und Temperaturregelung: Gleichwertige Kühlkreisläufe und lokalisierte Heiz-/Temperaturregelungskonstruktionen können Verformungen und Maßabweichungen erheblich reduzieren und die Zykluszeit verkürzen.
  4. Bearbeitung von Kavitäten und Bezugspunkten: Für Montagebezugspunkte und Positionierungsbohrungen sind eine feine Bearbeitung und eine stabile Referenzpositionierung erforderlich. Verwenden Sie bei Bedarf Hartverchromung oder Spiegelglanzfinish, um die Verschleißfestigkeit und Oberflächenqualität zu verbessern.
  5. Auswerfer und seitliche Mechanismen: Entwerfen Sie seitliche Auswerfer, Schieber oder kombinierte Auswerfermechanismen für Schnappverbindungen, interne Vorsprünge oder Einsteckstellen, um dünne Rippen und kleine Merkmale vor Beschädigungen oder Verformungen zu schützen.
  6. Spannungskontrolle und Fließgleichgewicht: Reduzieren Sie fließbedingte Spannungskonzentrationen und ungleichmäßige Schrumpfung durch geeignete Rippenanordnung, Wanddickenübergänge, Fasen und Trimmpositionsanordnungen.

Gängige Materialien und Empfehlungen zur Materialauswahl:

  1. Gängige technische Kunststoffe: ABS, PC, ABS, PC, PPE, PA (mit Glasfaserverstärkung) und TPE (für elastische Kontakte oder Dichtungen).
  2. Funktionale Anforderungen: Für Teile in der Nähe von elektrischen Komponenten oder Teile, die flammhemmend sein müssen, sollten Materialien bevorzugt werden, die UL94 oder relevante Flammschutzklassen erfüllen; für langfristige Exposition oder Umgebungen mit hohen Temperaturen sollten hitzebeständige und vergilbungsfreie Formulierungen in Betracht gezogen werden.
  3. Überlegungen zur Materialauswahl: mechanische Festigkeit, Ermüdungsbeständigkeit, Dimensionsstabilität, Hitze- und Witterungsbeständigkeit, Oberflächenbearbeitbarkeit und Kosten.

Spritzgussverfahren und Produktionsablauf:

  1. Probeschuss und Parameterüberprüfung: Beim ersten Probeschuss sollten Füllmuster, Nachdruckprofile, Kühlwirkung und Verzugsverhalten überprüft werden. Optimieren Sie das Design bei Bedarf mithilfe einer Moldflow-Analyse (Moldflow).
  2. Prozessfestlegung: Bestätigen Sie die Einspritzgeschwindigkeit, die Haltezeit/den Halte-Druck, die Formtemperatur und die Kühlzeit und erstellen Sie Prozessspezifikationen (SOPs) und Kontrolltabellen.
  3. Massenproduktion und Online-Kontrolle: Verwenden Sie SPC, Online-Aussehenkontrolle und Stichproben der wichtigsten Abmessungen, um die Stabilität sicherzustellen, und legen Sie Alarm- und Linienstopp-Verfahren für Anomalien fest.
  4. Nachbearbeitung und Montagevorbereitung: Führen Sie vor der Montage Entgratungen, Einbauteile, Bolzeneinsätze oder Heißverpressungen durch und führen Sie Funktions- und Passformprüfungen durch.
