Wartungstipps für Metallstanzwerkzeuge Pflegeanleitung

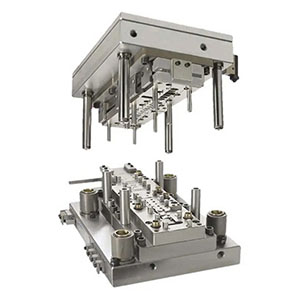

Pflegeanleitung für Metallstanzwerkzeuge

Metallstanzwerkzeuge erfordern während der Produktion eine strenge und sorgfältige Wartung und Pflege. Eine ordnungsgemäße Wartung gewährleistet die Sicherheit der Werkzeuge, verlängert deren Lebensdauer, verbessert die Produktqualität und reduziert Ausfallzeiten.

Für die Wartung der Stempel sollte ein regelmäßiges Inspektions- und Aufzeichnungssystem eingerichtet werden, und Reinigungs-, Schmier-, Inspektions- und Reparaturarbeiten sollten planmäßig durchgeführt werden.

Vorbereitung und Dokumentation vor der Demontage:

  1. Vor der Demontage der Form sind der aktuelle Zustand der Form, die Teilenummern, die Dicke und Position der Ausgleichsscheiben zu dokumentieren und Fotos für Archivierungszwecke zu machen, um die Wiederherstellung beim Zusammenbau zu erleichtern.
  2. Markieren Sie die Dicke der Ausgleichsscheiben auf den Teilen, die Ausgleichsscheiben verwenden, und erstellen Sie schriftliche Aufzeichnungen.
  3. Arbeiten Sie während der Demontage und Montage zu zweit und verwenden Sie geeignetes Werkzeug, um Hebel- oder Gewaltanwendungen zu vermeiden, die zu Beschädigungen führen könnten.

Wartung von Stempel und Matrize:

  1. Demontageprüfung: Beobachten und dokumentieren Sie den ursprünglichen Zustand der Matrize während der Demontage und notieren Sie Verschleiß, abgeplatzte Schneidkanten und Rissstellen.
  2. Passung und Spiel: Testen Sie nach dem Austausch eines Stempels oder einer Matrize die Passung des Abstreifers und überprüfen Sie, ob die Abstände zwischen Matrize und Stempel (sowie zwischen Stempel und Stempelhalter) gleichmäßig sind und die Bewegung reibungslos erfolgt.
  3. Wenn ein Stempel nach dem Schleifen kürzer geworden ist, fügen Sie gemäß den Aufzeichnungen Unterlegscheiben hinzu, um die Konstruktionslänge zu erreichen; überprüfen Sie, ob die Stempellänge den Montageanforderungen entspricht.
  4. Umgang mit Beschädigungen: Wenn ein Stempel bricht oder die Schneidkante der Matrize abgeschlagen ist, analysieren Sie die Ursache (Material, Schnittkraft, Fehlausrichtung usw.), reparieren oder ersetzen Sie die beschädigten Komponenten und überprüfen Sie, ob vor- oder nachgelagerte Prozesse Folgeschäden verursacht haben.
  5. Montage und Festziehen: Stellen Sie bei der Montage sicher, dass der Abstreifer, die Matrizenunterlegscheiben und die Stanzlöcher korrekt installiert und nicht blockiert sind. Ziehen Sie die Feststellschrauben in einem ausgewogenen Kreuzmuster von innen nach außen an, um ein Kippen der Platte oder ungleichmäßige Kräfte auf den Stempel zu vermeiden, die zu einem Bruch führen könnten.

Wartung des Abstreifers und des Auswurfmechanismus:

  1. Demontagemethode: Verwenden Sie zum Entfernen des Abstreifers zwei Abzieher, um ihn gleichmäßig anzuheben, und entfernen Sie ihn mit beiden Händen, um zu vermeiden, dass nur auf eine Seite Kraft ausgeübt wird.
  2. Reinigung und Schmierung: Reinigen Sie vor der Montage den Abstreifer und den Stempel; tragen Sie ein geeignetes Schmiermittel auf die Führungsbolzen und Führungsbuchsen auf, um eine reibungslose Führung zu gewährleisten.
  3. Passungsprüfung: Überprüfen Sie die Kontaktflächen des Abstreifers und der Matrize auf Eindrücke und Verschleiß. Bei starken Beschädigungen reparieren oder schleifen Sie den Abstreifereinsatz nach und überprüfen Sie die Genauigkeit der Profilhülse.
  4. Höhe und Elastizität: Überprüfen Sie, ob die Abstreiferhöhen einheitlich sind und die Federn nicht versagt haben (Ermüdung oder Bruch). Ersetzen Sie die Federn gegebenenfalls, um ungleichmäßiges Abstreifen oder Verklemmen zu vermeiden, das die Präzision beeinträchtigen würde.

Prüfung und Wartung der Führungskomponenten:

  1. Führungsstifte und Führungsbuchsen: Überprüfen Sie die Passungsspielräume und suchen Sie nach Anzeichen von Verbrennungen, Riefen oder abnormalem Verschleiß; überprüfen Sie die Ölbohrungen und den Schmierzustand.
  2. Führungsstifte und Führungsschienen: Wenn Verschleiß zu einem Verlust der Führungsgenauigkeit oder -funktion führt, ersetzen Sie diese umgehend, um eine Verschlechterung der Gesamtgenauigkeit der Matrize zu vermeiden.
  3. Federn und Auswerfer: Überprüfen Sie regelmäßig die Abstreiferfedern und Auswerferfedern auf Bruch oder Ermüdung und ersetzen Sie sie bei Problemen, um Produktionsstörungen zu vermeiden.

Einstellung des Werkzeugspiels und der Passung:

  1. Spielprüfung: Überprüfen Sie nach dem Scheren die Qualität des Schnitts (Grate, Größe der Bruchfläche), um festzustellen, ob die Formspielräume angemessen sind. Ein zu kleines Spiel führt zu einer kleinen Bruchfläche, kann jedoch zu Verklemmen führen; ein zu großes Spiel erzeugt größere Grate und erhöht das Risiko eines Stempelbruchs.
  2. Einstellungsprotokolle: Notieren Sie nach der Einstellung der Abstände oder Fixierstifte die Änderungen; markieren Sie die Master-Matrize oder den Matrizenhinterteil, um spätere Wartungsarbeiten und Neujustierungen zu erleichtern.
  3. Wartung der Positionierungsbohrungen: Durch häufiges Zusammenbauen der Matrizenkerne können die Positionierungsbohrungen verschleißen; reparieren oder ersetzen Sie regelmäßig die Positionierungshülsen, um die Montage- und Positionierungsgenauigkeit sicherzustellen.
